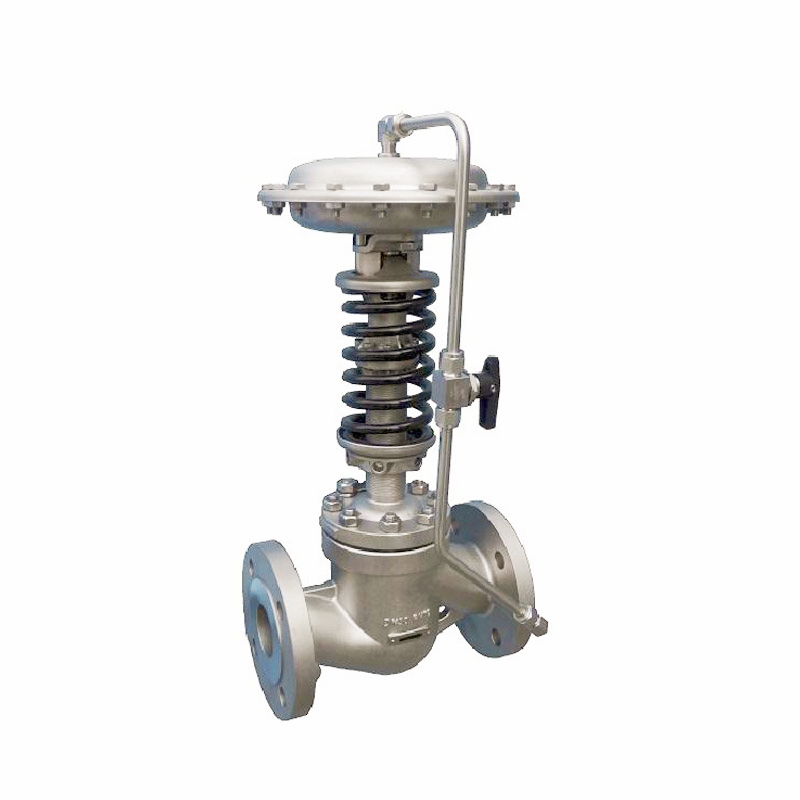

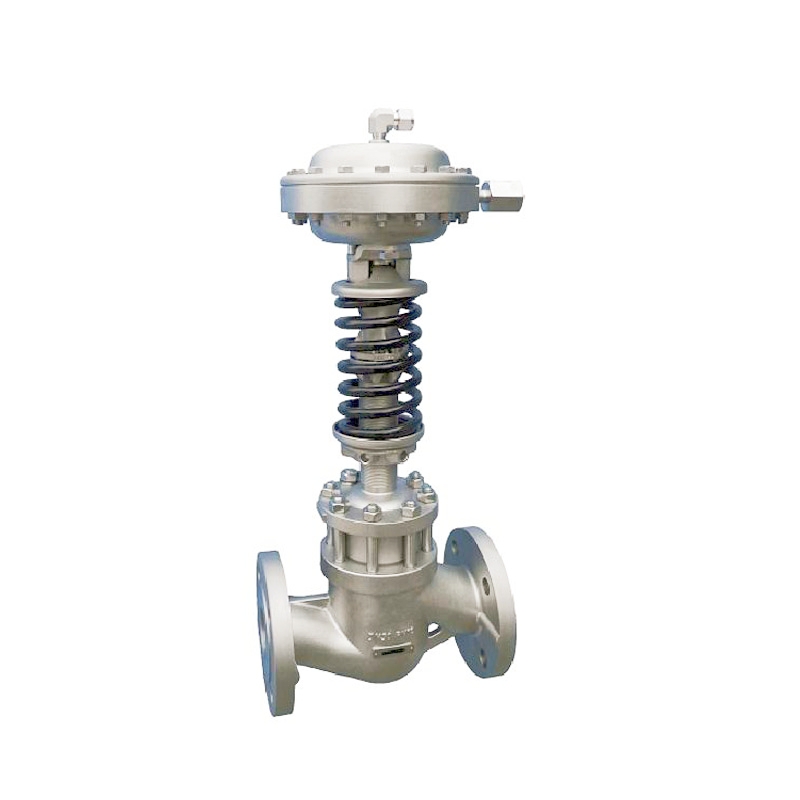

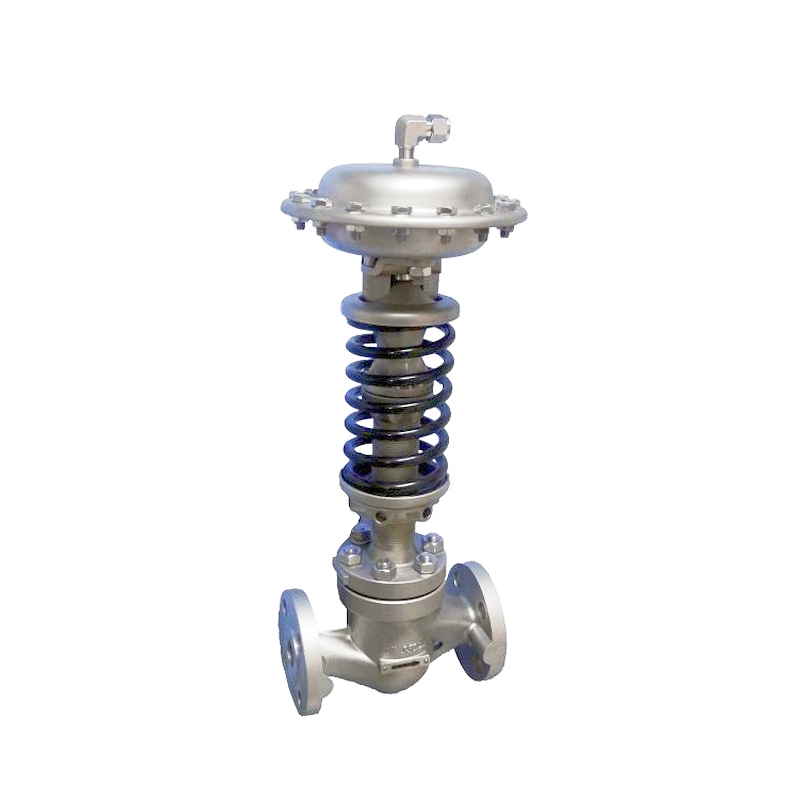

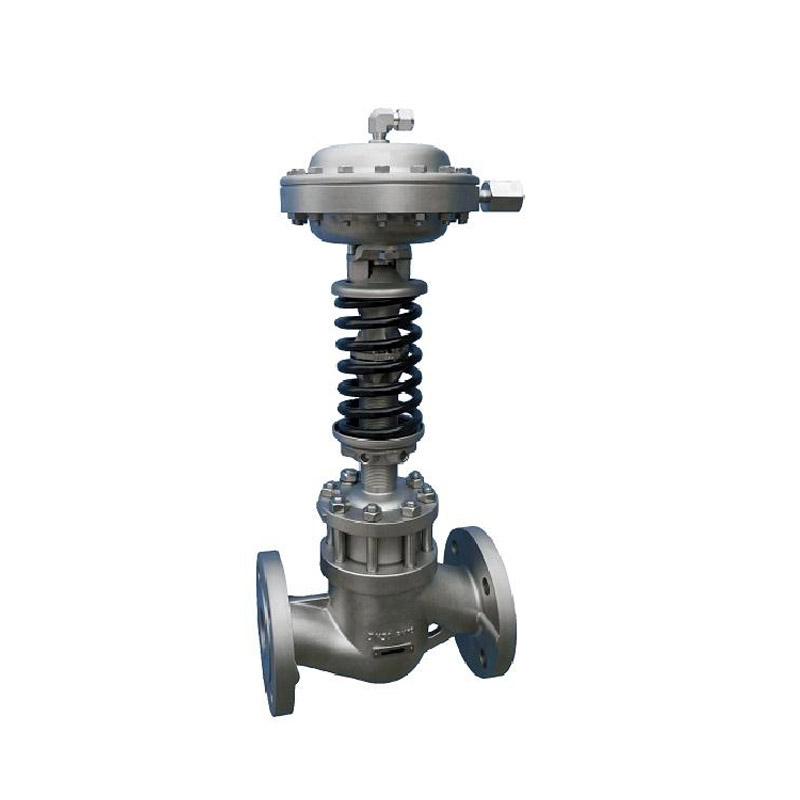

Name: Selbsttätiges Druckregelventil
Availability: InStock

Industrielles Regelventil GKV3000/4000 – Hohe Präzision, lange Lebensdauer und zuverlässige Druckregelung

Größenbereich

1/2" – 8" (DN15 – DN200), Sondergrößen erhältlich

Karosserie- und Motorhaubenmaterial

Kohlenstoffstahl: ASTM A216 Gr. WCC
Edelstahl: ASTM A351 Gr. CF8M

Temperaturbereich

NBR: -29 °C ~ +82 °C
FKM: -8°C ~ +120°C
SR: -48 °C ~ +85 °C
EPDM: -38 °C ~ +115 °C
PTFE: -40 °C ~ +150 °C
Balg 316/316L: -40°C ~ +300°C

Schaftmaterial

Gehäuse aus Kohlenstoffstahl: 17-4 PH SS
Gehäuse aus Edelstahl: Edelstahl 316 (Nitronic 50 optional für chemische Anwendungen)

Betriebsdruck

Bis zu 725 psi (50 bar), ANSI Klasse 150, 300, 600 (gemäß B16.34)

Sitze & Dichtungen

Hartsitz: Standard-Metallabdichtung
Weichsitz: Edelstahl 316 mit PTFE-Einsatz (Klasse VI, bis 232 °C / 450 °F)

Packung & Stopfbuchse

PTFE/Kevlar (285 K asbestfrei), GRAFOIL optional

Verkleidungs- / Steckermaterialien

316 SS, Stellite #6, Optionen für Hartsitzflächen

Aktorkompatibilität

Membran- oder Balgtyp, modulierend oder Ein-/Aus-Ventil

Fließrichtung

Fluss zum Öffnen oder Fluss zum Schließen

Spezielle / optionale Materialien

Nitronic 50, kupferfreie Legierung, NACE-konforme Werkstoffe

Endverbindungsstandards

Flanschanschluss: ANSI 150, 300, 600; Schweißenden SW/BW; Wafer

Designstandards

ANSI B16.34, ANSI B16.47, API 598, IEC 534, GB/T 12237

Anwendungen

Industrielle, chemische und Hochtemperatur-Fluid-Steuerungssysteme

Sicherheitsmerkmale

Ausblassichere Spindel, zusätzliche Faltenbalgdichtung, Überlastschutz, sauerstoffreine und ölfreie Optionen

Düsenarten und Durchflusskapazität

Einzelsitz- oder Käfigstecker; Nenn-Cv-Werte gemäß Tabelle; Linear, gleichmäßiger %- oder Schnellöffnungsmechanismus

Merkmale vonGKSP3000/4000 Selbsttätiges Druckregelventil

Einfache Montage – Das modulare Design ermöglicht einen schnellen Umbau zwischen

Druckregelung stromaufwärts und stromabwärts mit minimalem Teileaustausch

deckt verschiedene Druck- und Temperaturbereiche ab.

Überlastsicherheit – Ausgestattet mit einem Überlastschutzmechanismus,

Das Ventil kann Drücken standhalten, die um ein Vielfaches oder sogar Dutzende Male höher sind.

als die festgelegte Reichweite, wodurch die Sicherheit auch unter extremen Bedingungen gewährleistet wird.

Zuverlässige Abdichtung – Ein langer Balgschaft in Kombination mit einem zusätzlichen Dichtungsring

gewährleistet eine hervorragende Dichtungsleistung der Spindel.

Hohe Genauigkeit – Die reibungsarme Balgkonstruktion und das optimierte Feder-Betätigungssystem gewährleisten eine hohe Regelgenauigkeit über den gesamten Betriebsdruckbereich.

Geringe Leckage – Das Einsitzventil bietet minimale Leckagen, während die weichdichtende Version eine vollständige Absperrung für zuverlässige Druckhaltung erreicht.

Symmetrisches Steckerdesign – Die O-Ring-ausgeglichene Struktur minimiert die Auswirkungen von Druckdifferenzen und verbessert so die Stabilität und die Regelgenauigkeit.

Das einzigartige Design des selbsttätigen Druckregelventils GKV3000/4000

Modulares Design für flexible Druckregelung

Die universelle modulare Struktur ermöglicht die Regulierung des Drucks sowohl stromaufwärts als auch stromabwärts mit minimalem Teileaustausch und deckt einen breiten Druck- und Temperaturbereich ab.

Sicherheit und Überlastschutz

Im Gegensatz zu herkömmlichen selbsttätigen Reglern verfügt dieses Ventil über einen Überlastschutzmechanismus, der Drücken standhält, die ein Vielfaches über dem Maximalbereich liegen.

Zuverlässige Balgspindelabdichtung

Ein langer Balgschaft mit zusätzlichen Dichtungen gewährleistet minimale Leckagen und zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

Geringe Reibung und hohe Genauigkeit

Optimierte Federn und ein optimiertes Aktuatordesign sorgen in Kombination mit einer reibungsarmen Balgspindel für eine präzise Druckregelung.

Dichter Verschluss

Der einsitzige, weichdichtende Verschlussstopfen gewährleistet minimale Leckagen und vollständige Flüssigkeitsabsperrung und hält den Systemdruck zuverlässig aufrecht.

Öl- und Gasdruckregelungssysteme
Wird zur Druckregulierung an Bohrlochköpfen, in Gasverteilungsnetzen sowie in Abscheider- oder Kompressorstationen eingesetzt. Die autarke Konstruktion ermöglicht einen stabilen Ausgangsdruck ohne externe Stromversorgung und ist ideal für die Durchflussregelung im Upstream-, Midstream- und Downstream-Bereich.

Betriebsbedingungen: Hoher Druck bis zu 25 MPa, Kohlenwasserstoffe und brennbare Medien, unbemannter Betrieb im Freien, Konstruktion aus kältebeständigem Kohlenstoffstahl oder NACE-konformem Edelstahl, Überlastschutz gegen Druckstöße.
Chemische und petrochemische Verarbeitung
Anwendung findet es in Reaktoren, Destillationsanlagen, Säure- und Laugendosiersystemen sowie Lösungsmittelleitungen. Es ermöglicht eine präzise Druckregelung für aggressive und toxische Flüssigkeiten und verfügt über korrosionsbeständige Innenteile.

Betriebsbedingungen: Geeignet für korrosive chemische Medien, Temperaturbereich von −40 °C bis +300 °C, Druck von 0,1 bis 10 MPa, Werkstoffe umfassen CF8M, Alloy 20, Hastelloy C und PTFE-ausgekleidete Innenteile, balggedichteter Schaft für Emissionsfreiheit.
Dampf- und Stromerzeugungssysteme
Installation in Dampfreduzierstationen, Turbineneinlässen und Kesseldruckregelkreisen. Die selbstwirkende Regelung gewährleistet zuverlässigen nachgeschalteten Druck und hohe Effizienz unter hohen Temperatur- und Druckbedingungen.

Betriebsbedingungen: Geeignet für Dampf- oder Kondensatbetrieb bis 16 MPa und 450 °C, Gehäusewerkstoffe WCB/WC6/WC9 mit Stellite-beschichteter Verkleidung, thermischer Ausdehnungskompensation, Doppelfederantrieb zur Regelung großer Differenzdrücke.
Wasserversorgung und Fernwärme
Es wird in industriellen und gebäudetechnischen Heizkreisläufen, Warmwasserzirkulationsanlagen und Kondensatrückgewinnungssystemen eingesetzt. Die kompakte, modulare Bauweise ermöglicht eine einfache Installation und Wartung in Versorgungsnetzen.

Betriebsbedingungen: Medium: Wasser oder Glykol, Temperatur: 0–180 °C, Druck: bis zu 4 MPa, Antikavitations-Ausstattung, EPDM/NBR-Weichdichtungen, Gehäuse aus Gusseisen oder Edelstahl für den Langzeiteinsatz.
Lebensmittel-, Getränke- und Pharmaindustrie
Gewährleistet eine präzise und hygienische Druckregelung in Reindampf-, Sterilgas- und Reinstwassersystemen. Konzipiert für kontaminationsfreien Betrieb und geeignet für CIP/SIP-Prozesse.

Betriebsbedingungen: Mittlerer Druck bis zu 1,6 MPa, hygienischer polierter Edelstahl 316L, FDA-zugelassene PTFE- oder EPDM-Dichtungen, Temperatur bis zu 180 °C, Tri-Clamp-Anschlüsse, balggedichtete Spindel für Reinräume.
LNG- und Kryogenanwendungen
Entwickelt für LNG-Speicher-, Verdampfungs- und Kälteboxsysteme. Hält den Druck auch bei extrem niedrigen Temperaturen durch kryogengeeignete Materialien und ein verlängertes Haubendesign stabil.

Betriebsbedingungen: Einsatzfähig bis −196°C, Druck bis 6 MPa, Gehäuse aus Edelstahl CF8M oder 304L, PTFE/PCTFE-Dichtungen, O-Ring-ausgeglichene Stopfenkonstruktion für präzise Tieftemperaturregelung.
Wasserstoff- und Kohlenstoffabscheidungssysteme
Optimiert für die Wasserstoffproduktion, Tankstellen, CO₂-Kompressionsanlagen und CCUS-Anlagen. Das selbsttätige Ventil gewährleistet eine präzise Gegendruck- oder Druckreduzierungsregelung mit hochdichter Abdichtung.

Betriebsbedingungen: Druck bis zu 60 MPa, Wasserstoff- und CO₂-Medien, −40 °C ~ +200 °C, Duplex- oder Inconel-Werkstoffe mit NACE MR0175-Konformität, wasserstoffpermeationsbeständige Struktur.
