Kryogenes Dreifach-Offset-Absperrventil

Heim Kryogene Absperrklappen

Kryogenes Dreifach-Offset-Absperrventil

Kryogenes Dreifach-Offset-Absperrventil

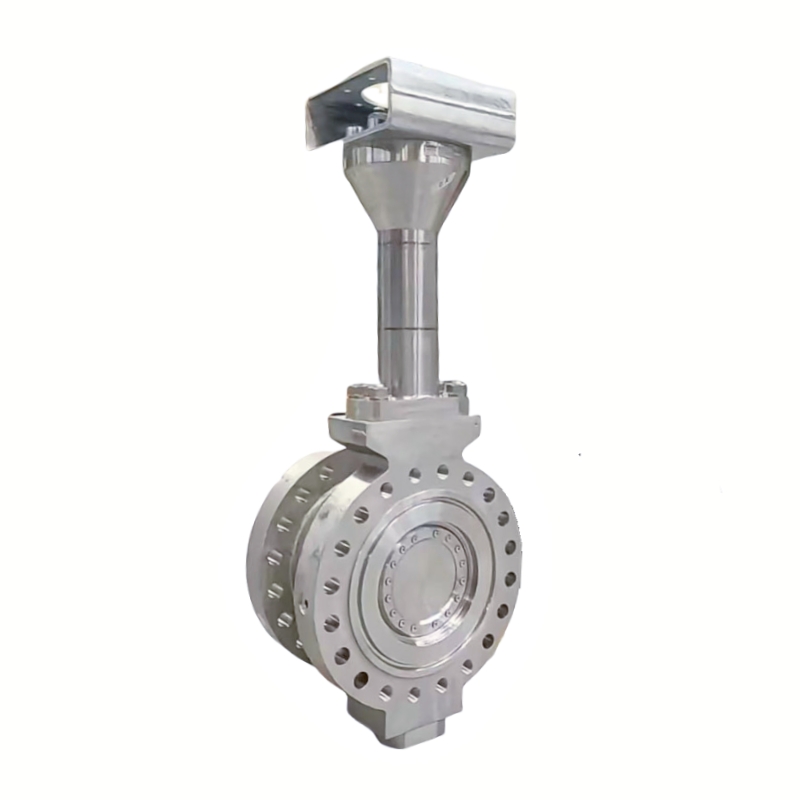

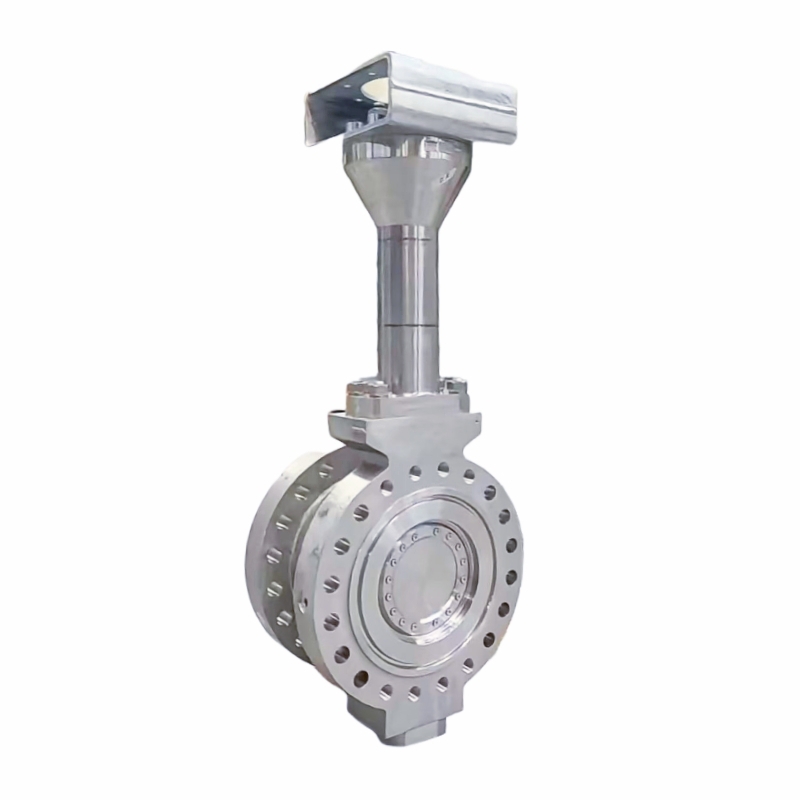

GKV830D Kryogene Dreifach-Offset-Absperrklappe Die Niedertemperaturregelung ist für die zuverlässige Regelung in Anwendungen mit extrem niedrigen Temperaturen konzipiert. Sie basiert auf Severns fortschrittlicher Regelventiltechnologie und bietet Einfach-, Doppel- und Dreifachversatz Optionen mit PTFE- oder Metallsitze und kundenspezifische Haubenkonstruktionen. Die druckbeaufschlagte Dichtung gewährleistet ein dichtes Absperren mit niedrigem Drehmoment, während optionale Antikavitations- und Anti-Blowout-Funktionen die Sicherheit und Leistung in kryogenen Anwendungen wie LNG- und Luftzerlegungssystemen verbessern.

Jetzt anfragen



GKV830D Dreifach-Exzenter-Absperrklappe – Leistung bei niedrigen Temperaturen und dicht schließend



Größenbereich

2” – 24” (DN50 – DN600), größere Größen bis zu 72” auf Anfrage erhältlich.



Karosserie- und Motorhaubenmaterial

Kohlenstoffstahl, Edelstahl, Duplex-/Superduplexstahl, Titan, hochlegierte Nickellegierungen (Erhältlich in Guss-, Schmiede- oder Blechkonstruktion)

Temperaturbereich

-196 °C bis +230 °C (höhere Temperaturen auf Anfrage)



Schaft-/Schaftmaterial

Durchgehender Wellenanschluss aus einem Stück (BS6364 Abs. 4.12), Edelstahl 17-4PH oder 316
Maximale Steifigkeit und Verschleißfestigkeit für den Einsatz in kryogenen Anwendungen

Druckbewertung

ASME-Klasse 150 – 2500 / EN 1092 PN10 – PN400
Abschaltdruck bis zu 100 bar



Sitze & Dichtungen

Austauschbare laminierte oder hybride Metall/PTFE-Dichtungen
Drehmomentbetrieben, selbstkompensierend gegenüber Verschleiß und Temperatur



Packung & Stopfbuchse

Emissionsarme, zertifizierte Stopfbuchsenanordnung
PTFE- oder Graphitpackung



Scheiben-/Besatzmaterial

Edelstahl oder Duplex mit hartbeschichteter Scheibe
Antikavitations- und Prallblechoptionen

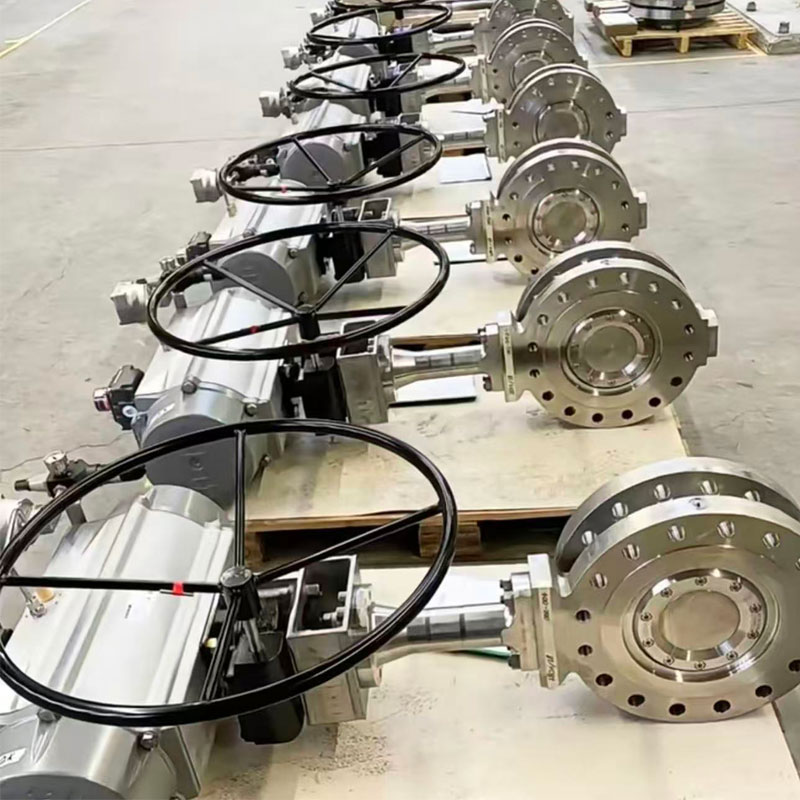

Betätigungsoptionen

Pneumatisch, elektrisch, hydraulisch, elektrohydraulisch oder manuell



Endverbindungen

Wafer-, Lug-, Doppelflansch- oder Stumpfschweißende
Standard nach API 609 / ISO 5752 / ASME B16.10

Körperkonfigurationen

Standard- und erweiterte Kryohauben-Designs
Erhältlich mit Zugangsklappe oben (BWE)

Leckageklasse

ANSI/FCI 70-2 Klasse IV–VI, API 598 Null-Leckage auf Anfrage



Designmerkmale

Vierteldrehung zur Steuerung und Abschaltung
Die drehmomentgesicherte Konstruktion gewährleistet eine gleichbleibende Abdichtung.
Keine internen Verschraubungen, die sich unter Vibrationen lösen könnten.



Anwendungen

Kryogene Dienstleistungen, LNG-Systeme, Luftzerlegung, Stickstoff- und Sauerstoffanlagen, Tieftemperatur-Regelsysteme

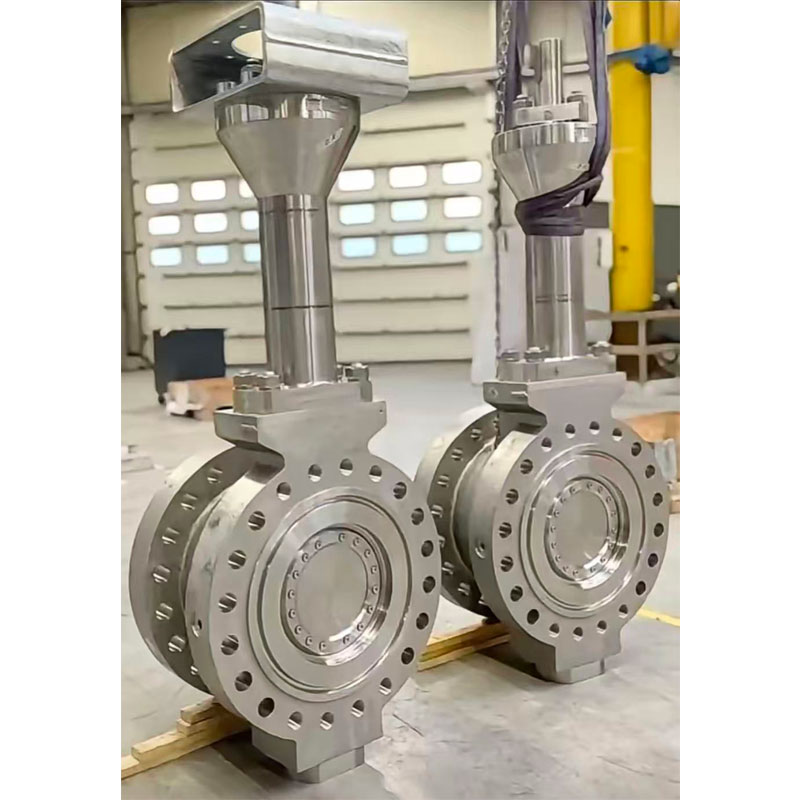

Der GKV830D Kryogene Dreifach-Offset-Absperrklappeist für hohe Leistung bei extrem niedrigen Temperaturen ausgelegt, von –196 °C bis +230 °C. Mit einteiliger durchgehender Schaft Es gewährleistet Festigkeit und Steifigkeit und sorgt so für langfristige Dichtungsintegrität bei minimalem Verschleiß.

Verfügbar in Wafer-, Lug-, Doppelflansch- und Stumpfschweißenden Designs, die Ventildeckel Größen von 2" bis 24" (größere Größen auf Anfrage) und Druckklassen bis zu ASME 2500 / PN400. Es ist verlängerte Motorhaube hält die Packungen von kalten Medien isoliert und gewährleistet so einen zuverlässigen Tieftemperaturbetrieb.

Hergestellt aus Kohlenstoffstahl, Edelstahl, Duplexstahl, Titan und hochlegierte Nickellegierungen, Die 830D-Serie bietet drehmomentbeaufschlagte, selbstkompensierende Dichtungen, hartbeschichtete Scheibenund optionalen Antikavitationsblenden. Kompatibel mit pneumatische, elektrische, hydraulische oder manuelle BetätigungEs bietet zuverlässige Leistung bei wartungsarmen Aufgaben für kritische Steuerungs- und Abschaltvorgänge.









Ähnlich der kryogenen Absperrklappe 8300 von Severn.

durchgehender Schaft für maximale Festigkeit und minimale Durchbiegung

Verlängerte Motorhaube Hält die Verpackung vom Medium der Kaltleitung fern, um die Kryogeniksicherheit zu gewährleisten.

Vierteldrehung für einfache, präzise Steuerung oder Ein-/Aus-Betrieb

Betriebstemperatur: –196 °C bis +230 °C (höhere Temperaturen auf Anfrage)

Druckklasse: ASME 150 bis 2500 / PN10 bis PN400

Abschaltdruck: bis zu 100 bar

Karosserieformen: Wafer, mit Ösen, doppelt geflanscht, Stumpfschweißende

Sitzleckageklasse: ANSI/FCI 70-2 Klasse IV–VI; API 598 Null-Leckage

Drehmomentsitzdesign für eine gleichbleibende Dichtungsleistung

 Selbstkompensierende Dichtung passt sich dem Verschleiß und Temperaturänderungen an

Ausblassicher und emissionsarm Verpackung (Klasse 300 und höher)

Antikavitationsblenden und Prallplatten Lärm und Vibrationen reduzieren

Harte Scheibe für verbesserte Abriebfestigkeit

Keine interne Verschraubung sich unter Vibration lösen (Nicht-BWE-Modelle)

Individuelle Abmessungen und Materialien sind auf Anfrage erhältlich.





  • Produktbroschüre
           Niedertemperatur-Absperrklappe - Englisch

  •              Wartungshandbuch
             Niedertemperatur-Absperrklappe - Englisch

  •              Produkteinführung
             Niedertemperatur-Absperrklappe - Englisch

  •

  • Kryogene Regelventile für LNG-Verflüssigungs- und Empfangsterminals
    Entwickelt für LNG-Anlagen, Verflüssigungssysteme und Empfangsterminals zur präzisen Regulierung von kryogenen Fluidströmen und -drücken.

    Betriebsbedingungen: Einsatz bei extrem niedrigen Temperaturen (-162°C), Gehäuse aus korrosionsbeständigem Edelstahl oder CF8M, blasenfreie Abdichtung und stabiler Betrieb unter thermischer Belastung und hohem Druck.

  • Durchflussregelventile für Flüssiggas und Propan
    Wird in Flüssiggas- und Propangas-Lager-, Transport- und Dampfrückgewinnungssystemen zur sicheren und effizienten Steuerung des Kohlenwasserstoffgasstroms eingesetzt.

    Betriebsbedingungen: Moderate Temperatur- und Druckbeständigkeit, explosionsgeschützte Aktuatorkonstruktion, leckagefreier Betrieb und hohe Kompatibilität mit Kohlenwasserstoffgas- und -flüssigkeitsphasen.

  • Marine Kryogene Ventile für LNG-Tanker
    Speziell entwickelt für die Be- und Entladesysteme von LNG-Tankern, um einen zuverlässigen Betrieb unter kryogenen Bedingungen auf See zu gewährleisten.

    Betriebsbedingungen: Geeignet für den Umgang mit kryogenen Flüssigkeiten bis -160°C, Vibrations- und Stoßfestigkeit, Schutz vor Meerwasserkorrosion und dauerhafte Abdichtung gegen Temperaturschwankungen.

  • Chemikalienbeständige Ventile für Ethanol- und Methanolanwendungen
    Ideal für Anlagen zur Herstellung von Ethanol, Methanol und alkoholbasierten Chemikalien, bietet präzise Steuerung und hohe chemische Beständigkeit.

    Betriebsbedingungen: Geeignet für den Umgang mit brennbaren, flüchtigen Flüssigkeiten, erfordert antistatische und funkenfreie Materialien, hohe chemische Beständigkeit und präzise Durchflussregelung, um die Prozesssicherheit zu gewährleisten.

  • Hochdruck-Ammoniak- und Prozessgas-Regelventile
    Entwickelt für Ammoniak, Propylen und andere Prozessgase in der petrochemischen Industrie und der Raffinerieindustrie.

    Betriebsbedingungen: Hochdruck- und korrosive Umgebungsbedingungen, explosionsgeschützte Betätigung, leckagefreie Abdichtung der Klasse VI und robuste Edelstahl- oder Legierungselemente für eine lange Lebensdauer.

  • Entlüftungs- und Endverdampfungs-Rückgewinnungsventile
    Wird zur Rückgewinnung von Abgasen aus Verbrennungsanlagen, in Fackelsystemen und zur Steuerung von Endverdampfungsgasen eingesetzt, um Emissionen zu reduzieren und die Energieeffizienz zu verbessern.

    Betriebsbedingungen: Variable Druck- und Durchflussbedingungen, Beständigkeit gegen Temperaturschwankungen, blasenfreie Abdichtung und Dauerbetrieb zur Einhaltung von Umweltauflagen.
