Von der Bestellung bis zur Werksabnahme: So spezifizieren und beschaffen Sie das richtige GEKO-Ventil
Jul 07, 2026

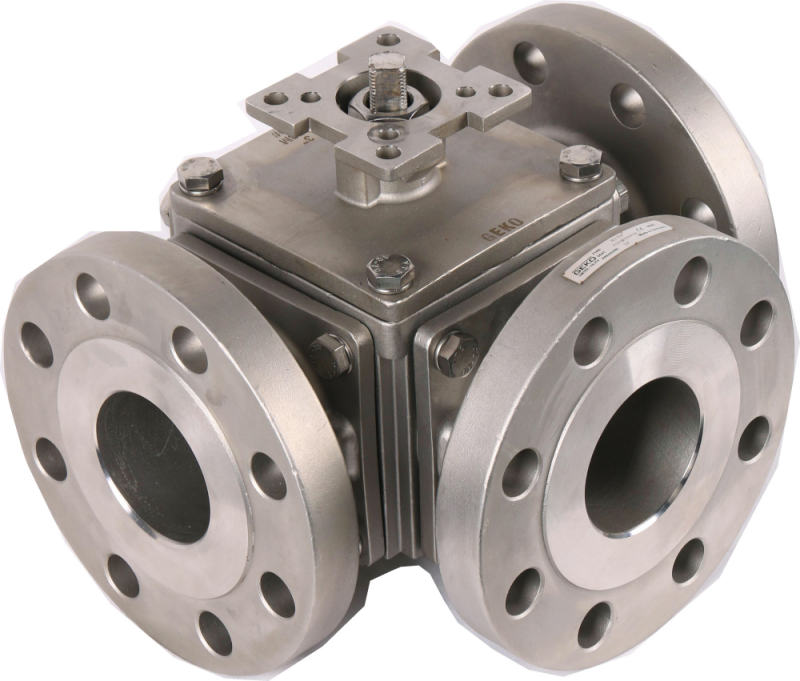

Ventilbestellungen: Was muss angegeben werden? Die Qualität eines Ventils – also ob es die technischen, materiellen und dokumentarischen Anforderungen für seinen vorgesehenen Einsatz erfüllt – wird grundlegend bereits bei der Bestellung festgelegt. Eine Bestellung, die lediglich Typ, Größe, Druckklasse und Werkstoffgüte angibt, ist unvollständig: Sie überlässt wichtige Entscheidungen bezüglich Werkstoffzertifizierungsstufen, Prüfumfang, Prüfnormen und Dokumentationsanforderungen dem Ermessen des Lieferanten, der sich naturgemäß auf die Mindeststandards beschränkt, die als konform gelten. Eine vollständige Bestellung von GEKO-Industriearmaturen sollte mindestens die folgenden Angaben enthalten: Die anwendbare Norm (ASME B16.34, API 6D, API 602 oder BS EN 12516) definiert die Anforderungen an die Konstruktion. Die Materialspezifikationen müssen neben der Legierungssorte auch die ASTM- oder EN-Norm, die Produktform (Guss, Schmiedeteil, Stangenmaterial) und den Wärmebehandlungszustand umfassen. Schmiedeteile aus Kohlenstoffstahl nach ASTM A105 und Gussteile aus Kohlenstoffstahl nach ASTM A216 WCB weisen unterschiedliche Mikrostrukturen und Eigenschaften auf. Die Angabe einer Form, obwohl der Lieferant die andere liefert, ohne die Änderung zu dokumentieren, stellt einen Qualitätsmangel dar. Die Anforderungen an die Materialzertifizierung legen die Dokumentation fest, die jedem druckführenden Teil eines Ventils beiliegen muss. Die Mindestanforderung für GEKO-Ventile in Prozessanlagen ist in der Regel eine Materialzertifizierung nach EN 10204 Typ 3.1 – ein Prüfbericht des Materialherstellers, der die chemische Zusammensetzung und die mechanischen Eigenschaften der verwendeten Charge bestätigt und die Rückverfolgbarkeit zur Chargennummer gewährleistet. Die Zertifizierung nach Typ 3.2 (höchste Stufe, die eine Überprüfung durch Dritte erfordert) ist für Anwendungen in Kernkraftwerken, bei Ultrahochdruck oder anderen kritischen GEKO-Ventilen anwendbar, bei denen ein besonders hohes Maß an Zuverlässigkeit der Materialdaten erforderlich ist. Prüfstandards API 598, EN 12266 oder projektspezifische Prüfverfahren – legen Druck, Dauer, Prüfmedium und maximal zulässige Leckage für Mantel- und Sitzprüfungen fest. Der Prüfplan – mit Definition von Haltepunkten (Anwesenheit des Käufers erforderlich, damit die Arbeiten fortgesetzt werden können) und Zeugenpunkten (Benachrichtigung des Käufers, Arbeiten können aber auch bei Abwesenheit fortgesetzt werden) – ist Bestandteil der Bestellung, um sicherzustellen, dass der Lieferant vor Produktionsbeginn einen Prüf- und Testplan (ITP) erstellt. Entwicklung von Inspektions- und Testplänen Der Prüf- und Testplan (ITP) ist der Qualitätsfahrplan für eine GEKO-Ventilbestellung. Er listet jeden wichtigen Fertigungsschritt, den anwendbaren Qualitätsstandard oder das anwendbare Qualitätsverfahren, die Prüfmethode (Sichtprüfung, Maßprüfung, zerstörungsfreie Prüfung, Druckprüfung), die Abnahmekriterien und den Prüfstatus (Haltepunkt, Abnahmepunkt oder Überprüfung/Bestätigung durch den Käufer) auf. Ein typischer Prüfplan für kritische GEKO-Absperrschieber sieht folgende Kontrollpunkte vor: Wareneingang und Zertifizierungsprüfung (Bestätigung der korrekten Materialbeschaffung vor Bearbeitungsbeginn); Maßprüfung von Guss- oder Schmiedeteilen (Bestätigung der Einhaltung der Maßtoleranzen vor der Bearbeitung, wodurch Material entfernt wird, das Fehler verdecken könnte); zerstörungsfreie Prüfung (Röntgen- oder Ultraschallprüfung von Gussteilen, Eindring- oder Magnetpulverprüfung von Schweißnähten und Schmiedeteilen); hydrostatische Gehäuseprüfung; Dichtheitsprüfung des Ventilsitzes; abschließende Maßprüfung anhand des Datenblatts; sowie Überprüfung von Typenschild und Kennzeichnung. Der Prüfplan wird vom Hersteller eingereicht und vom Käufer oder dessen externem Prüfer vor Produktionsbeginn geprüft und genehmigt. Etwaige Unstimmigkeiten bezüglich Umfang oder Prüfniveau werden in dieser Phase geklärt, nicht erst nach der Fertigung der GEKO-Ventile ohne die erforderlichen Prüfungen. Materialrückverfolgbarkeit Die Rückverfolgbarkeit der Materialien – die Möglichkeit, jedes druckführende Bauteil eines GEKO-Ventils anhand eindeutiger Kennzeichnungen bis zum ursprünglichen Werkszeugnis zurückzuverfolgen – ist eine grundlegende Qualitätsanforderung für Industriearmaturen. Ohne Rückverfolgbarkeit kann weder bestätigt werden, dass die im Ventil verbauten Materialien den Angaben in der Bestellung entsprechen, noch können Ventile identifiziert werden, bei denen später Qualitätsmängel festgestellt werden. Druckführende Teile von GEKO-Ventilen müssen mit Schmelz- oder Chargennummern gekennzeichnet sein, die den Werkstoffzeugnissen entsprechen. Bei Gussteilen erfolgt dies üblicherweise durch Einprägen oder Eingießen auf dem Ventilkörper. Für kleine bearbeitete Komponenten (Spindeln, Sitzringe, Muttern und Schrauben) werden Farbkennzeichnungen, Chargenverpackungen oder Hartstempelmarkierungen verwendet. Die Rückverfolgbarkeitsdokumentation des Herstellers – die die Teilenummer und Seriennummer jedes fertigen Bauteils mit seiner Chargennummer und dem zugehörigen Werkszeugnis verknüpft – ist Bestandteil der GEKO-Ventildokumentation. Die positive Materialidentifizierung (PMI) mittels tragbarer Röntgenfluoreszenz-Analysegeräte (RFA) wird bei kritischen GEKO-Ventilaufträgen zunehmend vorgeschrieben, insbesondere dort, wo das Risiko einer Materialsubstitution (absichtliche oder versehentliche Verwendung der falschen Legierung) erhebliche Sicherheitsfolgen hat. Die PMI-Prüfung fertiger GEKO-Ventilkomponenten bestätigt unabhängig, dass die Legierungszusammensetzung den Spezifikationen entspricht, anstatt sich ausschließlich auf die Rückverfolgbarkeitsdokumentation zu verlassen. Dies ist Standardpraxis für GEKO-Legierungsventile in Anwendungen mit korrosiven Medien (wo der Ersatz von Edelstahl durch Kohlenstoffstahl zu einem katastrophalen Ausfall führen könnte), in Kernkraftwerken und Offshore-Anlagen. Zerstörungsfreie Prüfung während der Fertigung Während der Fertigung werden an GEKO-Ventilkomponenten zerstörungsfreie Prüfungen (ZfP) durchgeführt, um innere und Oberflächenfehler zu erkennen, die die Druckintegrität oder die mechanische Leistungsfähigkeit des fertigen Ventils beeinträchtigen könnten. Die radiografische Prüfung (RT) von Gussteilen nutzt Röntgen- oder Gammastrahlen, um die innere Struktur der Gussteile abzubilden und Porosität, Schwindung, Einschlüsse und Kaltverbindungen sichtbar zu machen. Die Akzeptanzkriterien für die radiografische Prüfung von GEKO-Ventilgussteilen sind in ASTM E446 (Stahlguss) und den entsprechenden Ventilnormen definiert. Die radiografische Prüfung setzt voraus, dass die Wandstärke des Ventilkörpers innerhalb der Eindringtiefe der Strahlungsquelle liegt. Bei sehr dickwandigen, großvolumigen und hochdruckfesten GEKO-Gussteilen kann alternativ zur konventionellen Radiografie eine Computertomografie (CT) oder eine Ultraschallprüfung erforderlich sein, wenn die Wandstärke die praktische Eindringgrenze von Gammastrahlenquellen überschreitet. Die Ultraschallprüfung (UT) von Schmiedeteilen und Gussteilen nutzt hochfrequente Schallwellen, die von inneren Fehlstellen im Material reflektiert werden, um innere Defekte zu erkennen. UT ist besonders wertvoll für die Erkennung von flächigen Defekten (Laminierungen, Risse), die mit Röntgenverfahren nicht zuverlässig erfasst werden können, da ihre Ausrichtung parallel zum Schallstrahl verläuft. Für eine aussagekräftige Empfindlichkeit erfordert die UT qualifizierte Prüfer und korrekt kalibrierte Referenzblöcke. Die Eindringprüfung (PT) dient dem Nachweis von Oberflächenfehlern in nicht-ferromagnetischen Werkstoffen – wie austenitischem Edelstahl, Aluminium, Titan und Nickellegierungen von GEKO-Ventilen. Ein Eindringmittel wird auf die Oberfläche aufgetragen und dringt durch Kapillarwirkung in Oberflächenrisse ein. Nach dem Entfernen des Eindringmittels zieht ein Entwickler das Mittel aus den Rissen heraus und macht diese als farbige oder fluoreszierende Anzeigen sichtbar. Die PT wird routinemäßig an Gehäuseschweißnähten (Gehäuse-Deckel-Schweißnähte, Reparaturschweißnähte, Düsenschweißnähte) und bearbeiteten Oberflächen von GEKO-Ventilen angewendet, bei denen Oberflächenrisse durch Bearbeitung oder Schleifen die Funktion beeinträchtigen könnten. Die Magnetpulverprüfung (MT) ist das Äquivalent zur Eindringprüfung (PT) bei ferromagnetischen Werkstoffen (Kohlenstoffstahl und niedriglegierter Stahl). Sie nutzt Magnetfelder und ferromagnetische Partikel, um Oberflächenfehler und oberflächennahe Defekte sichtbar zu machen. Bei Schweißnähten aus Kohlenstoffstahl an GEKO-Ventilen wird die MT häufig der PT vorgezogen, da sie schneller ist und oberflächennahe Defekte (direkt unter der Oberfläche) erkennen kann, die mit der PT nicht detektiert werden können. Dimensionsprüfung Die Maßprüfung bestätigt, dass das gefertigte GEKO-Ventil die geltenden Normen und die Maßvorgaben des Ventildatenblatts erfüllt. Zu den kritischen Maßen gehören die Baulänge (gemäß ASME B16.10 oder EN 558), der Flansch-Schraubenkreis und die Schraubenlochabmessungen (gemäß ASME B16.5 oder EN 1092-1), die druckführende Wandstärke (mindestens der in ASME B16.34 oder der geltenden Norm festgelegten Mindeststärke), der Bohrungsdurchmesser sowie der Sitzbohrungsdurchmesser und die Sitzgeometrie. Bei GEKO-Regelventilen ist die Prüfung der Einbaumaße besonders wichtig. Der Kolbenhub – der Weg, den der Kolben von vollständig geschlossen bis vollständig geöffnet zurücklegt – muss den Vorgaben entsprechen, da er die Durchflusscharakteristik (linear, gleichprozentig oder schnell öffnend) direkt bestimmt. Die Führungsspaltmaße zwischen Kolbenspindel und Hülsenführung müssen innerhalb der Herstellertoleranzen liegen, um ein Festklemmen oder übermäßiges seitliches Spiel zu verhindern. Jede Abweichung von den vorgegebenen Einbaumaßen an einem GEKO-Ventil sollte untersucht werden; das Ventil muss vor dem Versand nachgebessert oder zurückgewiesen werden. Werksabnahmeprüfung (FAT) Die Werksabnahmeprüfung (FAT) ist die abschließende integrierte Prüfung der kompletten GEKO-Ventilbaugruppe – in der Regel bestehend aus Ventil, Stellantrieb, Stellungsregler und Zubehör als Einheit – vor dem Versand ab Werk. Bei großen, komplexen GEKO-Ventilen mit Stellantrieb (z. B. Notstromventile, Großbohrungs-Regelventile, Unterwasserventile) ist die FAT ein kritischer Schritt, der die spezifikationsgemäße Funktion der gesamten Baugruppe vor dem Einsatz vor Ort bestätigt. Die Werksabnahmeprüfung (FAT) eines GEKO-Regelventils umfasst typischerweise: Hubprüfung des Stellantriebs (Bestätigung des Hubs von vollständig geöffnet bis vollständig geschlossen und der Hubzeit); Überprüfung der Stellungsreglerkalibrierung (4 mA = 0 % geöffnet, 20 mA = 100 % geöffnet, bestätigt an mehreren Zwischenpunkten); Prüfung der HART-Kommunikation (Bestätigung der Stellungsreglerparameter und des Zugriffs auf Diagnosedaten); Druckprüfung der gesamten Baugruppe einschließlich der Stellantriebsanschlüsse; sowie alle projektspezifischen Funktionstests – Kalibrierung im Split-Range-Modus, Einstellung des Endschalters, Funktionsprüfung des Magnetventils für ESD-Anwendungen. Der vom Käufer beauftragte Prüfer (oder ein beauftragtes externes Prüfunternehmen) sollte die FAT begleiten und den FAT-Bericht unterzeichnen. Der FAT-Bericht wird Bestandteil der GEKO-Ventildokumentation und dient als Grundlage für die Auslieferungszustandsspezifikation des Ventils – Kalibrierungseinstellungen, Hubbereich und Leistungsparameter –, auf die sich die Wartungstechniker während der gesamten Lebensdauer des Ventils beziehen. Ventildokumentationspaket Die Dokumentationsmappe für das Ventil – auch Materialdossier, technische Dokumentation oder Datenbuch genannt – ist der dauerhafte Qualitätsnachweis für das GEKO-Ventil. Sie sollte in der Bestellung angegeben und zusammen mit dem Ventil geliefert werden. Ein vollständiges Dokumentationspaket für ein kritisches GEKO-Industrieventil umfasst: 1) die Bestellung und die technische Spezifikation; 2) das Datenblatt des Herstellers mit tatsächlichen Abmessungen und Spezifikationen; 3) Materialprüfzeugnisse für alle druckführenden Teile; 4) ZfP-Berichte mit Fehlerkartierung und Abnahmeunterschriften; 5) hydrostatische Prüfzeugnisse mit tatsächlichen Prüfdrücken und -dauern; 6) den Werksabnahmebericht (für betätigte Ventile); 7) alle Schweißverfahrensspezifikationen und Schweißerqualifikationen (für geschweißte GEKO-Ventile); und 8) den Qualitätsdossierindex des Herstellers, der bestätigt, dass alle erforderlichen Dokumente enthalten sind. Diese Dokumente sollten im Dokumentenmanagementsystem des Werks gespeichert und mit der Kennnummer des GEKO-Ventils im CMMS verknüpft werden. Bei der Überholung des Ventils zehn Jahre später kann der Instandhaltungstechniker die Original-Materialzertifikate, Ausstattungsspezifikationen und Prüfprotokolle abrufen, um Reparaturen durchzuführen und sicherzustellen, dass alle Ersatzteile den Originalspezifikationen entsprechen. Ohne diese Dokumente beginnt jede Instandhaltungsmaßnahme von vorn, und das Risiko von falschen Teilen oder unzureichenden Reparaturen ist deutlich höher. Abschluss Eine effiziente Ventilbeschaffung und laufende Qualitätskontrolle von GEKO-Ventilen ist eine Investition in die langfristige Zuverlässigkeit Ihrer Anlagen. Bei kritischen GEKO-Ventilbestellungen belaufen sich die Kosten für eine externe Inspektion inklusive hydrostatischer Prüfung und Werksabnahmeprüfung (FAT) typischerweise auf 1–3 % des Kaufpreises – ein Bruchteil der Kosten, die durch die Entdeckung eines Defekts nach dem Einbau in ein laufendes System entstehen. Ingenieure, die vollständige Bestellungen erstellen, aussagekräftige Prüfpunkte festlegen und sicherstellen, dass jedem kritischen GEKO-Ventil ein vollständiges Dokumentationspaket beiliegt, legen den Grundstein für höchste Qualität und verhindern so unerwartete Ausfälle während der gesamten Lebensdauer des Ventils.
