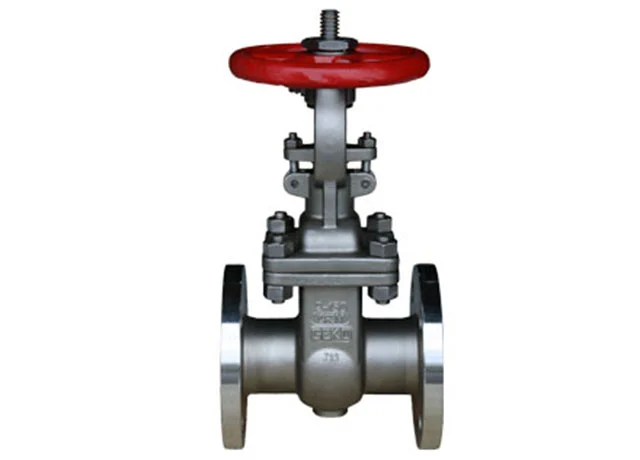

Schieberventile mit und ohne steigende Spindel gehören zu den am häufigsten eingesetzten Schieberventiltypen in industriellen Anwendungen. Der Hauptunterschied liegt in der Bewegung der Ventilspindel. Dieser strukturelle Unterschied wirkt sich auf Aspekte wie Schutzleistung, Installationsanforderungen, Wartungsaufwand und geeignete Anwendungsbereiche aus. Im Folgenden werden wir diese Unterschiede – von den Kernmerkmalen bis hin zu praktischen Anwendungen – erläutern, um Ihnen die Auswahl des passenden Ventils zu erleichtern. 1. Strukturelle und stängelmechanische UnterschiedeDas Hauptmerkmal eines Schieberventils mit steigender Spindel ist die synchrone Auf- und Abwärtsbewegung der Spindel mit der Bewegung des Schiebers. Das Spindelgewinde liegt direkt an der Außenseite des Ventilkörpers. Beim Öffnen des Ventils hebt sich der Schieber, und die Spindel fährt aus dem Ventilkörper heraus. Beim Schließen des Ventils senkt sich der Schieber, und die Spindel fährt in den Ventilkörper zurück. Anhand der Länge des Spindelausfahrens lässt sich der Öffnungsgrad des Ventils direkt bestimmen. Das Schieberventil mit nichtsteigender Spindel hingegen verfügt über eine Spindel, die sich lediglich dreht und sich nicht mit dem Schieber auf und ab bewegt. Das Spindelgewinde liegt im Ventilkörper und greift in das Gewinde des Schiebers ein. Die Drehung der Spindel treibt den Schieber nach oben oder unten und öffnet bzw. schließt so das Ventil. Äußerlich behält die Spindel eine feste Länge, sodass der Öffnungs- und Schließvorgang nicht direkt beobachtet werden kann.2. Leistungs- und Nutzungsmerkmale VentilstatusanzeigeSteigende Schieberventile bieten eine intuitive visuelle Anzeige ihres Öffnungszustands. Der Öffnungsgrad des Ventils lässt sich leicht durch Beobachtung des Aus- oder Einfahrens der Spindel bestimmen. Dies ist besonders nützlich in Situationen, die eine klare Sicht auf den Ventilstatus erfordern, wie beispielsweise in Feuerlöschanlagen, Pumpstationen und anderen kritischen Infrastrukturen. So können die Bediener den Zustand des Ventils schnell beurteilen.Im Gegensatz dazu lässt sich der Status von Schieberventilen mit nichtsteigender Spindel nicht direkt beobachten, da sich die Spindel nicht vertikal bewegt. Der Status muss anhand der Ventilanzeige oder durch das Tastgefühl des Bedieners während des Betriebs ermittelt werden. Fehlt die Anzeige oder ist sie unklar, steigt das Risiko einer Fehlbedienung und der Prozess wird fehleranfälliger.SchutzleistungDie Spindelgewinde von Schieberventilen mit steigender Spindel sind der äußeren Umgebung ausgesetzt und daher anfälliger für Einflüsse wie Staub, Feuchtigkeit und korrosive Gase. Mit der Zeit können die Gewinde rosten, festfressen oder durch äußere Einwirkungen beschädigt werden. Daher bieten Schieberventile mit steigender Spindel einen vergleichsweise geringeren Schutz und eignen sich besser für Innenräume oder saubere Umgebungen.Im Gegensatz dazu sind die Gewindegänge eines Schieberventils mit nichtsteigender Spindel vollständig im Ventilkörper verborgen, wodurch sie vor Staub und korrosiven Medien geschützt sind. Der überlegene Schutz macht es ideal für den Einsatz im Freien, unterirdisch oder in rauen Umgebungen, in denen das Medium korrosiv ist oder Verunreinigungen enthält.Platzbedarf für die InstallationSteigende Schieberventile benötigen ausreichend Platz oberhalb des Ventilkörpers, damit sich die Spindel während des Betriebs auf und ab bewegen kann. Ist dieser Platz unzureichend, kann dies das ordnungsgemäße Öffnen und Schließen des Ventils beeinträchtigen. Daher eignen sich diese Ventile nicht für den Einbau in beengten Räumen, wie z. B. unter Decken oder in engen Gerätezwischenräumen.Schieberventile mit nichtsteigender Spindel benötigen hingegen lediglich eine Drehbewegung der Spindel und keinen vertikalen Bewegungsraum. Dadurch sind sie kompakter und eignen sich für Installationen auf engstem Raum, wie beispielsweise in unterirdischen Rohrleitungen, Schiffsmaschinenräumen oder dicht bestückten Rohrleitungssystemen.Wartungsaufwand und -kostenDie freiliegenden Gewindegänge eines Schieberventils mit steigender Spindel sind leicht zu warten. Regelmäßige Reinigung und Schmierung verhindern Festfressen und Rostbildung, und Reparaturen erfordern keine Demontage des gesamten Ventils. Die Wartungskosten sind geringer und die Wartungseffizienz höher.Bei Schieberventilen mit nichtsteigender Spindel liegen die Gewinde im Ventilkörper verborgen, was die routinemäßige Wartung ohne Demontage des Ventils erschwert. Sind die Gewinde festgefressen oder verrostet, ist für die Reparatur eine vollständige Demontage erforderlich. Dies erhöht den Wartungsaufwand, die Wartungszeit und die Kosten. Geeignete Medien und AnwendungenSteigspindel-Absperrschieber eignen sich am besten für saubere Medien wie Wasser, Öl und Erdgas, da die freiliegenden Gewinde nicht verstopfen oder korrodieren können. Typische Anwendungsbereiche sind Wasserwerke, Pumpstationen, Feuerlöschanlagen, Reinraumleitungen in der petrochemischen Industrie sowie Wasserversorgungs- und Abwassersysteme in Hochhäusern.  Integration von GEKO-RegelventilenBei der Auswahl von Hochleistungsventilen wie GEKO Regelventilen ist zu beachten, dass diese fortschrittliche Dichtungs-, Regelungs- und Wartungsvorteile bieten. GEKO Regelventile lassen sich nahtlos in Schieberventile mit und ohne steigende Spindel integrieren, insbesondere in industriellen Anwendungen, in denen eine präzise Durchflussregelung unerlässlich ist. So können GEKO Ventile beispielsweise den Betrieb von Ventilen mit steigender Spindel durch automatische Anpassungen auf Basis von Echtzeitdaten optimieren und so sicherstellen, dass das Ventil auch unter schwierigen Umgebungsbedingungen stets optimal arbeitet.Bei Ventilen mit nichtsteigender Spindel ergänzen GEKO-Regelventile ihre kompakte Bauweise durch verbesserte Regeleigenschaften. Dadurch eignen sie sich ideal für Anwendungen mit begrenztem Platzangebot, bei denen ein zuverlässiger und effizienter Ventilbetrieb dennoch unerlässlich ist. Dank der fortschrittlichen Steuerungssysteme von GEKO profitieren beide Ventiltypen von vorausschauender Wartung, wodurch Ausfallzeiten reduziert und die Gesamtsystemeffizienz gesteigert werden. GEKOs Expertise in der Ventiltechnologie gewährleistet, dass die Steuerungssysteme sowohl in sauberen als auch in rauen Betriebsumgebungen optimale Leistung erbringen und so einen erheblichen Mehrwert für jedes Rohrleitungs- oder Fluidsteuerungssystem bieten.

Kürzlich hat das Forschungsteam für Regelventile der Zhejiang-Universität systematische Untersuchungen zu den thermohydraulischen Eigenschaften wichtiger Regelkomponenten von Dampfdruckminderventilen in Wärmekraftwerken durchgeführt. Die Ergebnisse wurden in der wissenschaftlichen Publikation „Schnelle Vorhersage thermohydraulischer Eigenschaften von Dampfdruckminderventilen in Wärmekraftwerken auf Basis eines Modells reduzierter Ordnung“ in der Fachzeitschrift „International Communications in Heat and Mass Transfer“ (einer der führenden Zeitschriften der Chinesischen Akademie der Wissenschaften) veröffentlicht. Um die Effizienz- und Kostenbeschränkungen traditioneller CFD-Simulationen und experimenteller Forschungsmethoden zu überwinden, wurde ein Modell reduzierter Ordnung (ROM) auf Basis der Eigenorthogonalzerlegung (POD) entwickelt. Dieses ermöglicht eine schnelle Rekonstruktion und effiziente Vorhersage komplexer Strömungsfelder und verbessert so die Recheneffizienz bei gleichzeitiger Gewährleistung der Genauigkeit der Berechnungen. Dampfdruckminderventile sind wichtige Regelkomponenten in Wärmekraftwerken. Aufgrund des hohen Rechenaufwands und der langen Berechnungszeit ist die Analyse ihrer komplexen thermohydraulischen Eigenschaften schwierig. Um dieses Problem zu lösen, wurde in dieser Studie ein reduziertes Modell (ROM) mittels Eigenorthogonaler Zerlegung (POD) entwickelt. Zunächst wurde das Strömungsfeld unter verschiedenen Auslassdrücken und Hüben numerisch simuliert. Anschließend wurden mithilfe der POD räumliche Moden und Modalkoeffizienten extrahiert. Abschließend wurde durch Anpassungsverfahren wie das Kriging-Modell, die Support-Vector-Machine-Regression und die physikbasierte Support-Vector-Regression der Zusammenhang zwischen Modalkoeffizienten und Betriebsbedingungen ermittelt. Die Ergebnisse zeigen, dass die ROM-Methode im Vergleich zur CFD-Simulation die Recheneffizienz um mehr als vier Größenordnungen steigert. Der maximale Fehler der ROM-Ergebnisse beträgt 13,59 %. Die ROM-Methode prognostiziert die Verteilung von Druck, Temperatur und Entropie mit einem relativen mittleren quadratischen Fehler (RRMSE) von unter 2 %. Diese Arbeit stellt ein neues Modellierungsverfahren reduzierter Ordnung zur Vorhersage der Verteilung physikalischer Größen in Druckminderventilen vor. Darüber hinaus liefert diese Studie eine Referenz für die Entwicklung schneller und genauer Vorhersagemodelle für technische Bauteile in Anwendungen der Fluiddynamik.  Forschungshintergrund Das Dampfdruckminderungsventil ist eine Schlüsselkomponente im Dampfsystem von Wärmekraftwerken. Es reduziert den Druck von überhitztem Hochtemperaturdampf (ca. 2 MPa, 574 °C) auf den erforderlichen Druck im nachgelagerten Bereich und regelt den Durchfluss durch Anpassung des Öffnungsgrades. Aufgrund der steigenden Anforderungen an die Spitzenlastabdeckung müssen Ventile häufig betätigt werden. Bei Strömungsbehinderungen (Ma ≥ 1) kann es zu Effizienzverlusten oder sogar Anlagenschäden kommen. Daher ist die Echtzeitüberwachung des internen Strömungsfeldes für einen sicheren Betrieb unerlässlich. Da im Ventilinneren jedoch extrem hohe Temperaturen und Drücke herrschen, ist die Installation von Sensoren an kritischen Stellen wie Drosselbohrungen nicht möglich. Es ist schwierig, den tatsächlichen Innendruck, die Strömungsgeschwindigkeit und die Temperaturverteilung zu erfassen. Aktuell basiert die Forschung an Dampfdruckminderungsventilen hauptsächlich auf Experimenten und CFD-Simulationen, was jedoch hinsichtlich Effizienz und Kosten deutliche Nachteile mit sich bringt. Daher wird in dieser Arbeit ein reduziertes Modell (ROM) auf Basis der Eigenorthogonalen Zerlegung (POD) entwickelt. Die Kernidee besteht darin, die Hauptströmungsmoden aus einer geringen Anzahl hochpräziser CFD-Ergebnisse zu extrahieren und das Strömungsfeld zu rekonstruieren. Anschließend wird eine einfache Zuordnung zwischen den Betriebsparametern und den Modalkoeffizienten hergestellt. Unter den neuen Betriebsbedingungen lässt sich das vollständige Strömungsfeld schnell rekonstruieren, ohne die komplexen Strömungsmechanikgleichungen erneut lösen zu müssen. Forschungsmethoden Grundlage für die Erstellung eines Modells reduzierter Ordnung ist der Aufbau einer hochwertigen Trainingsdatenbibliothek. In der Studie wurden vier Ausgangsdrücke (1,2 MPa, 1,4 MPa, 1,6 MPa, 1,8 MPa) und sechs Ventilhübe (20 mm bis 120 mm) ausgewählt und zu 24 Sätzen stationärer Berechnungsbedingungen kombiniert, die den typischen Betriebsbereich dieses Dampfdruckminderventils abdecken.  Die Überprüfung anhand der Daten vor Ort im Wärmekraftwerk ergab eine maximale Abweichung von 9,70 % zwischen dem mittels CFD berechneten Durchfluss und dem Messwert. Dies erfüllt die Anforderungen an die technische Genauigkeit und gewährleistet die Zuverlässigkeit der nachfolgenden ROM-Eingangsdaten.  Zur Dimensionsreduktion der CFD-Snapshot-Daten wird die EigenOrthogonal Decomposition (POD)-Methode angewendet. Jede Gruppe physikalischer Größen des Strömungsfeldes (Dichte, Druck, Geschwindigkeit, Temperatur, Mach-Zahl, Entropie) wird als Zeilenvektor angeordnet, um eine Snapshot-Matrix X (m×n Dimensionen, wobei m=24 die Anzahl der Abtastwerte und n≈8×10⁶ die Anzahl der Gitterknoten ist) zu konstruieren. Die POD: X ≈ UΣVβ wird mittels Singulärwertzerlegung (SVD) erreicht. Dabei enthält U die Modalkoeffizienten, V die räumlichen Moden, und die Diagonalelemente von Σ sind die Singulärwerte, die den Energiebeitrag jeder Mode darstellen. Nach absteigender Energieordnung trägt die erste Mode 85,72 % zur Druckfeldenergie und 88,00 % zur Entropiefeldenergie bei. Die kumulative Energie der ersten 12 Moden beträgt 99 %, daher wird die Abbruchordnung k = 12 gewählt und die Moden höherer Ordnung werden verworfen, um numerisches Rauschen zu filtern.  Um neue Betriebsbedingungen vorherzusagen, ist es notwendig, die Beziehung zwischen den Betriebsparametern (Ausgangsdruck p, Ventilhub h) und dem Modalkoeffizienten α, α = f(p, h), herzustellen. In der Studie wurden drei Regressionsmethoden verglichen: Polynomregression, Kriging und Support-Vektor-Regression.Darüber hinaus wurde in der Studie eine Support-Vector-Machine-Regression (SVR) mit physikalischen Informationen untersucht. Der Residuenterm der Impulsgleichung wird in die SVR-Verlustfunktion eingeführt, und der Gradientenabstiegsalgorithmus wird zur Optimierung des Hyperparameters ε verwendet, sodass das vorhergesagte Strömungsfeld die Impulserhaltungsbedingung der stationären Navier-Stokes-Gleichung in der Symmetrieebene erfüllt.Die Ergebnisse zeigen jedoch, dass die POD-Basisfunktion, da sie aus dem CFD-Snapshot extrahiert wurde, der die Kontrollgleichung erfüllt, selbst ausreichend physikalische Informationen enthält. Bei begrenzter Stichprobengröße näherte sich die grundlegende SVR der oberen Genauigkeitsgrenze dieses Darstellungsrahmens. Die Einführung physikalischer Randbedingungen als sekundäre Optimierungsterme reduzierte den Vorhersagefehler nicht signifikant (RRMSE 1,16 % vs. 0,87 %), sondern könnte aufgrund übermäßiger Randbedingungen sogar zu einer Erhöhung lokaler regionaler Verzerrungen führen.   Der Online-Vorhersageprozess des finalen ROM verläuft wie folgt: Eingabe der Zielbetriebsparameter (p, h), Ermittlung von 12 Modalkoeffizienten αyoudaoplaceholder7 mittels Kriging-Interpolation und lineare Überlagerung der vorab gespeicherten räumlichen Moden bei u(X) = Σα dv ϕ und dv(X) zur Rekonstruktion der vollständigen Strömungsfeldverteilung. Die Rechenkomplexität dieses Prozesses beträgt O(k×n). Auf der mit einem AMD EPYC 7763 ausgestatteten Rechenplattform dauert eine einzelne Vorhersage etwa 4,8 Sekunden, was vier Größenordnungen länger ist als die 11.665 Sekunden der CFD-Simulation. Forschungsergebnisse Am Beispiel der Druckvorhersageergebnisse zeigt sich, dass die Vorhersage des symmetrischen ebenen Druckfelds mittels des reduzierten Modells auf Basis des Kriging-Modells einen relativen mittleren quadratischen Fehler (RRMSE) von 0,79 % und einen maximalen relativen Fehler von 16,49 % ergibt. Der RRMSE des Modells auf Basis der Support-Vector-Machine-Regression (SVR) beträgt 0,87 %, der maximale relative Fehler 15,38 %. Beide Methoden halten den relativen Fehler der Druckverteilung innerhalb des technisch zulässigen Bereichs von 20 %, und der RRMSE liegt jeweils unter 1 %. Es ist bemerkenswert, dass im ringförmigen Spaltbereich zwischen der äußeren und der inneren Hülse aufgrund der plötzlichen Querschnittserweiterung der Durchfluss abnimmt und der Druck einen deutlichen Rückprall zeigt, wobei der Druckwert auf 1,53 MPa bis 1,88 MPa ansteigt. Anschließend strömt der Dampf durch die Drosselbohrung der inneren Hülse (sekundäre Drosselung), wodurch der Druck erneut abfällt und sich schließlich dem Druck am stromabwärtigen Auslass angleicht. Diese nicht-monotone Druckverteilung mit dem Verlauf „Druckabfall – Rückprall – erneuter Druckabfall“ wurde vom ROM-Modell präzise erfasst. Sowohl die Kriging- als auch die SVR-Methode liefern gut übereinstimmende Vorhersagekurven mit den CFD-Referenzwerten, wobei lediglich im Bereich des maximalen lokalen Gradienten geringfügige Abweichungen auftreten. Im Hauptbereich des Ventilhohlraums sowie in den Ein- und Auslassleitungen sind die Druckänderungen relativ gering, und der relative Fehler liegt im Allgemeinen unter 5 %, in einigen Bereichen sogar unter 1 %. Der maximale relative Fehler von 16,49 % tritt an einer Stelle nahe der Wand am Auslass der Drosselöffnung der Außenhülse auf. Hier ist die Strömungsablösung stark ausgeprägt, und der durch die Unterbrechung höherer Moden verursachte Detailverlust ist am deutlichsten. Trotzdem liegt der Fehler für die Beurteilung des Druckverlaufs und die Gesamtlastbewertung in technischen Anwendungen noch im akzeptablen Bereich. Die Leistungsfähigkeit der drei Anpassungsmethoden bei der Strömungsfeldvorhersage wurde verglichen: Das Kriging-Modell mit einer RRMSE-Genauigkeit von 0,79 % war etwas besser als die SVR-Methode mit 0,87 %, wobei beide bei der maximalen Fehlergenauigkeit (ca. 15–16 %) vergleichbar waren. Die PI-SVR-Methode mit physikalischen Informationsbeschränkungen zeigte keinen Vorteil bei der Druckvorhersage. Ihre RRMSE betrug 1,16 %, der maximale Fehler erreichte 17,67 %, und der Fehlerverteilungsbereich im Bereich hoher Gradienten der Drosselöffnung war im Vergleich zur Basis-SVR-Methode erweitert. Dieses Phänomen deutet darauf hin, dass die Kriging-Interpolation auf Basis von Gaußprozessen bei physikalischen Größen wie dem Druck, die zwar eine starke Nichtlinearität, aber eine relativ feste räumliche Struktur aufweisen, besser mit kleinen Stichproben und nichtparametrischen Abbildungsbeziehungen umgehen kann. Daher erwies sich das Kriging-Modell für die schnelle Vorhersage des Strömungsfelds von Dampfdruckminderungsventilen als optimale Lösung. Forschungsperspektiven Die Forschungsergebnisse liefern einen praktikablen technischen Weg für die Erstellung digitaler Zwillinge von Druckminderventilen. Dieses ROM-Modell ermöglicht die Echtzeit-Rekonstruktion und visuelle Überwachung wichtiger Parameter wie des internen Druck- und Temperaturfelds des Ventils und löst damit das „Black-Box“-Problem, das durch die fehlende Möglichkeit, herkömmliche Sensoren im Drosselbauteil zu installieren, entsteht. Es ist jedoch darauf hinzuweisen, dass das in dieser Studie entwickelte Modell reduzierter Ordnung klare Anwendungsgrenzen aufweist. Erstens ist der effektive Bereich des Modells strikt auf den durch die Trainingsdaten abgedeckten Parameterraum beschränkt und kann nicht auf nicht abgetastete Geometrien oder abweichende Randbedingungen extrapolieren. Zweitens basiert das vorliegende Modell auf stationären Momentaufnahmen und eignet sich daher nur zur Vorhersage stationärer Betriebszustände. Es kann die transiente Strömungsentwicklung während der schnellen Ventilbetätigung nicht erfassen. Weiterführende Forschungen werden die gegenwärtige Arbeit unter folgenden zwei Gesichtspunkten vertiefen und erweitern: Die erste Methode ist die Modellierung transienter Strömungen. Durch die Kombination von Zeitreihenanalysemethoden (wie der dynamischen Modenzerlegung DMD oder dem Long Short-Term Memory Network LSTM) wird ein dynamisches Modell reduzierter Ordnung erstellt, das die instationäre Strömungsentwicklung vorhersagen kann. Der zweite Ansatz betrifft die Optimierung physikalischer Informationsmethoden. Dabei sollten die Implementierungsstrategien des maschinellen Lernens mit physikalischen Informationen neu geprüft, die Einführung physikalischer Randbedingungen in der Modalextraktionsphase anstatt in der Regressionsphase untersucht oder ein Multi-Fidelity-Framework in Kombination mit niedrigauflösender CFD und neuronalen Netzen mit physikalischen Informationen eingesetzt werden, um die Extrapolationsfähigkeit des Modells und die physikalische Konsistenz in Bereichen mit geringer Datendichte zu verbessern.

Die Zuverlässigkeit von Regelventilen im harten Einsatz hängt stark von der Materialauswahl und der Oberflächenbehandlungstechnologie ab.  Wer schon einmal ein Turbinen-Bypass-System in einem Kraftwerk oder ein Ablassventil für Schwarzwasser in einer Kohlechemieanlage besucht hat, hat wahrscheinlich gesehen, wie stark die Ventileinsätze durch die Prozessmedien beschädigt werden können. Unter Bedingungen, die mit hohem Druckabfall, Verdampfung und Partikelerosion einhergehen, kann eine Standard-316-Edelstahlverkleidung sehr schnell verschleißen. Viele fragen sich: Wenn Edelstahl 316 nicht verschleißfest genug ist, warum fertigt man dann nicht die gesamte Zierleiste aus einer massiven Hartlegierung?Theoretisch ist es möglich, aber in der Praxis sind die Kosten extrem hoch, und das Material ist zu spröde, um Temperaturschocks oder Wasserschlägen standzuhalten. Deshalb wendet die Industrie üblicherweise das Konzept eines „zähen Kerns mit harter Oberfläche“ an, wobei ein robustes Grundmetall Stöße absorbiert und eine gehärtete Oberfläche dem Verschleiß widersteht.Für GEKO-Regelventile ist diese Kombination aus Materialfestigkeit und Oberflächentechnik eine Schlüssellösung für anspruchsvolle Einsatzbedingungen. Heute betrachten wir die drei am häufigsten verwendeten Oberflächenbehandlungstechnologien für Regelventile: Verchromen, Nitrieren und HVOF. Die klassische Lösung: Hartverchromung  Die Hartverchromung ist eines der gebräuchlichsten Oberflächenbehandlungsverfahren in der Regelventilindustrie. Das Verfahren funktioniert, indem der Ventilschaft oder -stopfen in ein Galvanisierbad getaucht wird, wo durch einen elektrochemischen Prozess eine Hartchromschicht abgeschieden wird. Eine Hartchromschicht bietet einen niedrigen Reibungskoeffizienten und eine hohe Oberflächenhärte von typischerweise 65–70 HRC. Daher eignet sich die Verchromung besonders für Ventilschäfte und andere Bauteile, die sich wiederholt bewegen. Die glatte, verchromte Oberfläche kann die Reibung der Dichtung reduzieren und deren Lebensdauer verlängern. Bei Ventilschäften in Standard-Regelventilanwendungen von GEKO ist die Verchromung oft eine wirtschaftliche und praktische Lösung. Die Verchromung hat jedoch auch deutliche Grenzen. Auf mikroskopischer Ebene enthält Hartchrom üblicherweise ein Netzwerk von Mikrorissen. Bei stark korrosivem Medium kann korrosive Flüssigkeit durch diese Risse eindringen und das Grundmetall erreichen.Sobald das Substrat angegriffen wird, kann sich die Chromschicht ablösen. Daher eignet sich die Verchromung besser zur Reibungsreduzierung als zur Bekämpfung starker Korrosion oder starker Partikelerosion. Tiefenverfestigung der Oberfläche: NitrierenUm das mit Beschichtungen verbundene Ablösungsproblem zu vermeiden, verwenden Ingenieure häufig diffusionsbasierte Oberflächenhärtungsverfahren, wobei das Nitrieren eines der bekanntesten ist. Beim Nitrieren wird keine äußere Schicht auf die Oberfläche aufgebracht; stattdessen diffundieren Stickstoffatome in die Metalloberfläche. Diese Stickstoffatome reagieren mit Elementen wie Eisen und Chrom im Metall und bilden eine hochharte Nitridschicht. Die Oberflächenhärte nach dem Nitrieren kann oft 1000 HV übersteigen. Der größte Vorteil des Nitrierens besteht darin, dass die gehärtete Schicht mit dem Substrat integriert wird, sodass keine offensichtliche physikalische Grenzfläche vorhanden ist. Aus diesem Grund ist die Wahrscheinlichkeit, dass sich eine nitrierte Schicht wie eine herkömmliche Beschichtung ablöst, weitaus geringer.Darüber hinaus wird das Nitrieren bei relativ niedrigen Temperaturen durchgeführt, sodass die Bauteilverformung nach der Behandlung minimal ist. Bei Hochtemperatur-Dampfanwendungen kann durch Nitrieren das Risiko des Fressens zwischen Stopfen und Sitz wirksam verringert werden.Daher ist das Nitrieren bei Dampfanwendungen für GEKO-Regelventile oft eine wichtige Aufrüstungsoption für Stopfen und Führungsteile. Das Nitrieren ist jedoch keine Universallösung. Die gehärtete Schicht ist üblicherweise nur etwa 0,1 bis 0,2 mm dick. Enthält das Medium eine große Menge an harten Partikeln mit hoher Geschwindigkeit, kann diese dünne gehärtete Schicht dennoch schnell abgetragen werden.  Daher eignet sich das Nitrieren besser für Anwendungen mit hohen Temperaturen, die dem Fressen entgegenwirken, sowie für Anwendungen mit mäßigem Verschleiß. Hochleistungspanzerung: HVOF (Hochgeschwindigkeits-Sauerstofftreibstoff)  Wenn ein Regelventil extremen Bedingungen wie Kohleschlamm, Mineralienschlamm, starker Verdampfung oder intensiver Partikelerosion ausgesetzt ist, reichen Verchromung und Nitrierung oft nicht mehr aus. (HVOF) Das Prinzip und die spektakuläre Ästhetik: Die Düse des HVOF-Verfahrens ähnelt einem Miniatur-Raketentriebwerk. Sie mischt Sauerstoff mit Treibstoff (z. B. Kerosin) und zündet dieses, um einen Überschallstrahl mit hoher Temperatur zu erzeugen. Anschließend wird extrem hartes Wolframcarbid- (WC) oder Chromcarbidpulver in diesen Strahl eingespritzt. Das Pulver ist halbgeschmolzen und bewegt sich mit erstaunlicher Geschwindigkeit (mehr als doppelt so schnell wie der Schall!). Es trifft mit voller Wucht auf die Oberfläche des Ventilkegels. Mithilfe der Formel für kinetische Energie lässt sich diese enorme Energie messen.  Die extrem hohe Geschwindigkeit führt zu einer extrem dichten Beschichtung (Porosität). < 1%), und die Haftfestigkeit mit dem Substrat ist absurd hoch. Seine Stärke: Der König des Verschleißschutzes ohne Schwachstellen. Die Dicke der Wolframcarbid-Beschichtung liegt üblicherweise zwischen 0,2 und 0,4 mm, und ihre Härte kann über 70 HRC erreichen. Sie widersteht nicht nur extrem starker Partikelerosion, sondern ihre dichte Struktur verhindert auch das Eindringen korrosiver Medien. Für GEKO-Regelventile, die unter hohem Druckabfall, starker Verdampfung und hohem Verschleiß arbeiten, ist HVOF oft eine der zuverlässigsten Oberflächenveredelungslösungen. Natürlich hat HVOF auch Nachteile. Erstens ist es teuer und erfordert eine sehr strenge Prozesskontrolle. Bei mangelhafter Substratvorbereitung oder nicht korrekt eingestellten Sprühparametern kann es dennoch zu Beschichtungsfehlern kommen. Zweitens ist HVOF ein Sichtlinienverfahren, wodurch es für die Spritzpistole schwierig ist, komplexe Innengeometrien wie tiefe Käfigbohrungen zu erreichen. Trotzdem bleibt HVOF unter extremen Verschleißbedingungen eine der wichtigsten verfügbaren High-End-Industrielösungen.  Leitfaden zur Auswahl der Oberflächenbehandlung für GEKO-Regelventile Bei der Auswahl einer Oberflächenbehandlung für ein Regelventil geht es nicht einfach darum, die härteste Option zu wählen, sondern darum, die Behandlung an die Betriebsbedingungen anzupassen.Wenn es vor allem darum geht, die Reibung zu verringern, beispielsweise zwischen Ventilschaft und Dichtung, ist eine Hartverchromung in der Regel eine kostengünstige Wahl. Wenn die Anwendung hauptsächlich Hochtemperaturdampf, Anforderungen an die Vermeidung von Fressen und leichten bis mäßigen Verschleiß umfasst, ist Nitrieren die bessere Wahl.Bei Anwendungen mit starker Verdampfung, hohem Druckabfall in Suspensionen oder starker Partikelerosion sollte zunächst eine HVOF-Wolframcarbid-Beschichtung in Betracht gezogen werden. Bei GEKO-Regelventilen kann die Anwendung der richtigen Oberflächenveredelungslösung für verschiedene Einsatzbereiche die Lebensdauer und Betriebssicherheit deutlich verbessern. Schlussbetrachtung Die Leistungsfähigkeit moderner Regelventile hängt nicht nur von der Konstruktion, sondern auch von der Qualität der Oberflächenbearbeitung ab. Die Leistungsfähigkeit moderner Regelventile hängt nicht nur von der Konstruktion, sondern auch von der Qualität der Oberflächenbearbeitung ab.Die Wahl der richtigen Lösung aus Verchromen, Nitrieren und HVOF kann dazu beitragen, dass Regelventile eine längere Lebensdauer und eine stabilere Leistung unter schwierigen Betriebsbedingungen erreichen.Nur durch das Verständnis der Prinzipien und Anwendungsbereiche dieser Prozesse kann die richtige „Metallpanzerung“ für GEKO-Regelventile ausgewählt werden. Kontaktieren Sie uns für weitere Informationen: info@geko-union.com

Erfahren Sie, wie Hartverchromung, Nitrieren und HVOF-Beschichtung die Verschleißfestigkeit, den Korrosionsschutz und die Lebensdauer kritischer Ventilkomponenten verbessern. GEKO. Warum die Oberflächenbehandlung bei Industriearmaturen wichtig istIn IndustriearmaturenDie Wahl des Basismaterials ist nur ein Teil der Zuverlässigkeitsgleichung. In anspruchsvollen Anwendungen wie der Energieerzeugung, der petrochemischen Verarbeitung, Chemieanlagen, Schlammleitungen im Bergbau und anderen Hochdrucksystemen ist die kritische Wahl des Basismaterials entscheidend. Ventilteile Sie sind Reibung, Erosion, Korrosion, Funkenflug und Partikelaufprall ausgesetzt. Ohne die richtige Oberflächenbehandlung können selbst hochwertige Edelstahlbauteile schnellen Verschleiß, Leckagen, instabile Regelgenauigkeit und ungeplante Stillstände erleiden.At GEKODie Oberflächentechnik gilt als wichtiger Bestandteil der Ventilleistungsentwicklung. Durch die Abstimmung der richtigen Oberflächenbehandlung auf die jeweilige Ventilkomponente können Hersteller die Haltbarkeit deutlich verbessern, die Wartungshäufigkeit reduzieren und die Lebensdauer unter anspruchsvollen Betriebsbedingungen verlängern. Wichtige Ventilkomponenten, die häufig eine Oberflächenbehandlung benötigenVerschiedene Ventilkomponenten sind unterschiedlichen Ausfallmechanismen ausgesetzt. Die folgende Tabelle zeigt, wo Oberflächenbehandlungen üblicherweise angewendet werden und welche Probleme damit behoben werden sollen.KomponenteGemeinsames RisikoTypische BehandlungHauptvorteilVentilschaftKontinuierliche Reibung und PackungsverschleißHartverchromungGeringere Reibung und sanftere BewegungVentileinsatz / StopfenSchäden durch Erosion, Blitzen und DrosselungNitrieren oder HVOFHöhere Verschleißfestigkeit und längere Lebensdauer der ZierleistenVentilkäfigStrömungsbedingter Verschleiß bei starker SteuerungsbeanspruchungNitrieren oder HVOFVerbesserte Beständigkeit gegen Fressen und ErosionBall-/SitzkontaktflächeVerschleiß und Leckagerisiko der DichtungsflächeAnwendungsspezifische BehandlungStabilere Abdichtung und längere Lebensdauer 1. Hartverchromung von Ventilschäften und Gleitteilen Die Hartverchromung ist eines der am häufigsten angewandten Oberflächenbehandlungsverfahren für Ventilschäfte und andere Bauteile, die einen reibungslosen Gleitkontakt erfordern. Dabei wird eine dünne, harte Chromschicht galvanisch auf die Metalloberfläche aufgebracht, um die Härte zu erhöhen und die Reibung zu verringern.Bei Ventilen ist diese Behandlung besonders dann sinnvoll, wenn sich die Spindel wiederholt durch die Dichtung bewegt. Eine hartverchromte Spindel trägt dazu bei, den Widerstand zu verringern, den Verschleiß der Dichtung zu minimieren und eine dauerhaft gleichmäßige Betätigung zu gewährleisten.Hartverchromung ist jedoch nicht die beste Wahl für stark korrosive oder stark erosive Umgebungen. Mikrorisse in der Chromschicht können das Eindringen aggressiver Medien zum Substrat ermöglichen, was bei ungeeigneter Anwendung zu Ablösung oder lokalem Versagen führen kann. 2. Nitrieren zur Verhinderung von Fressen und für hohe Verschleißfestigkeit bei hohen TemperaturenNitrieren ist ein diffusionsbasiertes Oberflächenhärtungsverfahren und keine einfache Deckschicht. Während der Behandlung diffundieren Stickstoffatome in die Metalloberfläche und bilden eine gehärtete Schicht, die metallurgisch mit dem Grundmaterial verbunden ist.Dadurch ist das Nitrieren besonders attraktiv für Ventileinsätze, -käfige und Führungsflächen, wo Fressbeständigkeit und Dimensionsstabilität wichtig sind. Da die gehärtete Schicht im Inneren des Metalls gebildet wird, blättert sie nicht ab wie herkömmliche Beschichtungen.Nitrierte Ventilteile eignen sich häufig für Hochtemperaturanwendungen und solche, bei denen neben einer guten Oberflächengüte auch eine moderate Verschleißfestigkeit erforderlich ist. Die Hauptbeschränkung liegt in der Dicke: Die gehärtete Schicht ist relativ dünn und daher möglicherweise nicht ausreichend für extreme Partikelerosion oder sehr aggressive Glühprozesse. 3. HVOF-Beschichtung für Ventilkomponenten unter extremen BetriebsbedingungenDas Hochgeschwindigkeits-Flammspritzen (HVOF) ist eines der modernsten Oberflächenbehandlungsverfahren für stark beanspruchte Ventile. Dabei werden pulverförmige Werkstoffe wie Wolframcarbid mit extrem hoher Geschwindigkeit auf die vorbereitete Bauteiloberfläche aufgebracht, wodurch eine dichte und fest haftende Beschichtung entsteht.Für Ventilkegel, Ventilkäfige und andere Bauteile, die hohem Druckabfall, Spritzwasser, Schlamm oder abrasiven Partikeln ausgesetzt sind, bietet die HVOF-Beschichtung eine hervorragende Verschleißfestigkeit. Sie wird häufig gewählt, wenn herkömmlicher Edelstahl oder dünnere gehärtete Schichten keine ausreichende Lebensdauer gewährleisten.Eine fachgerecht aufgebrachte HVOF-Beschichtung kann die Erosionsbeständigkeit deutlich verbessern, Wartungsintervalle verkürzen und die Zuverlässigkeit von Ventilen auch unter härtesten Betriebsbedingungen erhöhen. Da das Verfahren eine präzise Vorbereitung und strenge Qualitätskontrolle erfordert, hängt die Beschichtungsqualität maßgeblich von der Fertigungserfahrung und der Prozessdisziplin ab. Wie man die richtige Oberflächenbehandlung für ein Ventilteil auswählt Es gibt keine Oberflächenbehandlung, die für alle Ventilanwendungen geeignet ist. Die Auswahl hängt vom Ventiltyp, der Bauteilgeometrie, der Betriebstemperatur, dem Druckverlust, der Medienzusammensetzung und dem zu erwartenden Ausfallverhalten ab.Generell eignet sich Hartverchromung für Ventilschäfte und Gleitteile, die vorwiegend geringe Reibung erfordern. Nitrieren ist eine gute Option für Ventileinsätze und Führungsflächen, bei denen Verschleißfestigkeit, Oberflächenhärte und Dimensionsstabilität wichtig sind. HVOF-Beschichtung ist typischerweise die bevorzugte Lösung für Ventileinsätze unter extremen Bedingungen, die starker Erosion, Gratbildung oder abrasiven Medien ausgesetzt sind.Der effektivste technische Ansatz besteht darin, sowohl das Grundmaterial als auch die Einsatzumgebung gemeinsam zu bewerten. Bei GEKO geht es nicht nur darum, eine Oberflächenbehandlung auszuwählen, sondern diese optimal auf die tatsächlichen Betriebsbedingungen des Ventilbauteils abzustimmen. Warum GEKO sich auf Oberflächentechnik konzentriertFür Hersteller und Anwender von Industriearmaturen wird die Leistungsfähigkeit nicht nur durch die Armaturenkonstruktion, sondern auch durch den Schutz der einzelnen kritischen Oberflächen bestimmt. Die Oberflächenbehandlung beeinflusst direkt die Leckagekontrolle, die Drehmomentstabilität, die Lebensdauer und die Wartungskosten.GEKO integriert die Oberflächenbehandlung von Bauteilen in die Ventilentwicklung, um kritische Teile hinsichtlich Langlebigkeit, Verschleißfestigkeit und Zuverlässigkeit zu optimieren. Dies ist besonders wichtig für Ventile, die unter anspruchsvollen industriellen Bedingungen eingesetzt werden, wo vorzeitige Beschädigungen der Innenteile schnell zu kostspieligen Problemen führen können.Ob es sich um eine glattere Ventilspindel, eine verschleißfeste Dichtfläche oder ein HVOF-beschichtetes Bauteil für extreme Beanspruchung handelt – die Wahl der richtigen Behandlung ist ein praktischer Schritt hin zu einer längeren Lebensdauer des Ventils und einer stabileren Leistung.  AbschlussHartverchromen, Nitrieren und HVOF sind drei wichtige Oberflächenbehandlungsverfahren für Industriearmaturen, die jedoch jeweils unterschiedlichen Zwecken dienen. Das Verständnis der jeweiligen Einsatzgebiete hilft Ingenieuren, Einkäufern und Endanwendern, die passenden Armaturenkomponenten für die realen Betriebsbedingungen auszuwählen.Für Unternehmen, die eine zuverlässigere Ventilleistung anstreben, ist die richtige Oberflächenbehandlung nicht nur eine Option zur Veredelung. Sie ist Teil der technischen Lösung. GEKO konzentriert sich weiterhin auf praxisorientierte Strategien zur Ventiloberflächenbehandlung, die eine längere Lebensdauer, höhere Zuverlässigkeit und einen besseren Gesamtbetriebswert ermöglichen.Für Unternehmen, die eine zuverlässigere Ventilleistung anstreben, ist die richtige Oberflächenbehandlung nicht nur eine Option zur Veredelung. Sie ist Teil der technischen Lösung. GEKO konzentriert sich weiterhin auf praxisorientierte Strategien zur Ventiloberflächenbehandlung, die eine längere Lebensdauer, höhere Zuverlässigkeit und einen besseren Gesamtbetriebswert ermöglichen.

 Die Wahl des richtigen Isolationstyps ist entscheidend für Sicherheit, Leistung und Kostenkontrolle in industriellen Systemen.GEKO Kugelhähne mit Zapfenlagerung sind in den Ausführungen DBB, DIB-1 und DIB-2 erhältlich, um unterschiedlichen Betriebsbedingungen gerecht zu werden. Visuelles Diagramm – Funktionsweise der einzelnen VentileDBB (Doppelblock & Blutung)   Zwei SPE-Sitze (Single Piston Effect)Die Abdichtung ist nur dann zuverlässig, wenn beide Seiten unter Druck stehen.Automatische Druckentlastung auf beiden Seiten👉 Ideal für: Standardanwendungen mit Kostenpriorität DIB-1 (Vollständige Doppelisolierung)   Zwei DPE-Sitze (Doppelkolbeneffekt)Vollständige Doppelisolierung in jede RichtungKeine Selbstentlastung → externes Sicherheitsventil erforderlich👉 Ideal für: Kritische Systeme mit hohem Risiko und hoher Belastung DIB-2 (Hybrid-Design)  Ein DPE- und ein SPE-SitzHohe Isolation auf einer SeiteAutomatische Druckentlastung zur SPE-Seite👉 Ideal für: Ausgewogenes Verhältnis von Sicherheit und Kosten SchnellvergleichstabelleBesonderheitDBBDIB-1DIB-2IsolationsstufeMediumHöchsteHochDichtungstypSPE + SPEDPE + DPEDPE + SPEBidirektionale IsolationBeschränktVollTeilweiseDruckentlastungAutomatisch (beidseitig)Externe Anforderungen erforderlichAutomatisch (einseitig)InstallationsanleitungFreiFreiRichtungsgebundenKostenNiedrigHochMedium Typische Anwendungen Öl- und GaspipelinesHochdruckabschaltungKohlenwasserstoffmedienKritische Isolationspunkte👉 Empfohlen: GEKO DIB-1 Petrochemie & RaffinerieBrennbare / ätzende MedienKontinuierlicher BetriebEmissionskontrolle👉 Empfohlen: GEKO DIB-2 Allgemeine IndustriesystemeWasser-, Gas- und ÖlleitungenStandardisolierung und -wartungBudgetsensible Projekte👉 Empfehlung: GEKO DBB  Wie man das richtige Ventil auswählt Schritt 1 – FließrichtungFest → DBB / DIB-2Bidirektional → DIB-1 Schritt 2 – SicherheitsanforderungKritisch → DIB-1Standard → DBBEinseitige hohe Sicherheit → DIB-2 Schritt 3 – DruckentlastungAutomatisch → DBB / DIB-2Kontrolliert → DIB-1 Schritt 4 – Budget & Installation Niedrige Kosten → DBBHöchste Sicherheit → DIB-1Ausgewogen → DIB-2  Warum GEKO Kugelventile wählen? Zapfengelagerte Konstruktion für geringes Drehmoment und hohe StabilitätVollbohrungsdesign für minimalen DruckverlustFeuersichere, ATEX- und API 6D-konforme OptionenDoppelblock- und Entlüftungs- sowie fortschrittliche DichtungstechnologieKonzipiert für Öl- und Gas-, Petrochemie- und Hochdrucksysteme Aufruf zum Handeln Sie sind sich nicht sicher, welches Ventil zu Ihrem Projekt passt?Kontaktieren Sie GEKO noch heute für eine individuelle Auswahl und ein Angebot.

CF8, CF8M, CF3 und CF3M sind austenitische Gussedelstähle nach ASTM A351 und werden häufig für Ventile, Pumpengehäuse, Flansche und andere Gussteile verwendet. Ihre Zusammensetzung entspricht der der gewalzten Edelstähle 304/304L/316/316L; die Hauptunterschiede liegen im Kohlenstoffgehalt und im Vorhandensein von Molybdän (Mo). GEKO-Ventile werden aus solchen hochwertigen Materialien gefertigt und bieten überragende Leistung in anspruchsvollen Umgebungen wie Industrie- und Chemieanwendungen.  1) Bedeutung des SchnellcodesC: GießenF: Austenitisch8: Kohlenstoff ≤ 0,08 % (Standardkohlenstoff)3: Kohlenstoffgehalt ≤ 0,03 % (ultraniedriger Kohlenstoffgehalt)M: Enthält Mo (Molybdän, 2,0 %–3,0 %) 2) Materialübereinstimmung und Zusammensetzung (ASTM A351) Amerikanischer StandardcodeEntsprechender StahlChinesischer Standardcode (Guss)KohlenstoffgehaltsgrenzeHauptzusammensetzung (%)KernmerkmaleCF8304ZG08Cr18Ni9≤0,08Cr:18-21 Ni:8-11Allgemein korrosionsbeständig, bleifreiCF8M316ZG08Cr18Ni1 2Mo2≤0,08Cr:18-21 Ni:9-12 Mo:2-3Enthält Molybdän, chloridbeständigCF3304LZG03Cr18Ni1 0≤0,03Cr:17-21 Ni:8-12Extrem kohlenstoffarm, beständig gegen interkristalline KorrosionCF3M316LZG03Cr18Ni1 2Mo2≤0,03Cr:17-21 Ni:9-13 Mo:2-3Kohlenstoffarmer Werkstoff + Molybdän, geschweißt / Meerwasser / chemische Verfahrenstechnik bevorzugt 3) Wichtigste Unterschiede und Auswahlkriterien für GEKO-Ventile CF8 vs CF3 CF8: Kohlenstoffgehalt ≤ 0,08 %, entsprechend 304, geeignet für allgemeine Korrosion, nicht geschweißte oder schweißbare Gussteile, die einer Lösungsglühung unterzogen werden können. GEKO-Markenventile aus CF8-Werkstoff sind ideal für Standard-Industrieanwendungen und Umgebungen mit geringen Korrosionsbedingungen.CF3: Kohlenstoffgehalt ≤ 0,03 %, entsprechend 304L, höhere Beständigkeit gegen interkristalline Korrosion, geeignet für dickwandige Schweißteile und Anwendungen, bei denen keine Wärmebehandlung nach dem Schweißen erforderlich ist. GEKO-Ventile aus CF3-Werkstoff bieten überlegene Beständigkeit in Schweißanwendungen und kritischen Umgebungen. CF8M vs CF3M CF8M: Kohlenstoff ≤ 0,08 % + Molybdän, entsprechend 316, beständig gegen mäßige Korrosion und Chloridionen. GEKO-Markenventile aus CF8M sind speziell für den Einsatz in Umgebungen mit Chloridionen und mäßiger Korrosion konzipiert und gewährleisten Langlebigkeit und Zuverlässigkeit in der Industrie und der chemischen Verfahrenstechnik. CF3M: Kohlenstoff ≤ 0,03 % + Molybdän, entsprechend 316L, schweißgeeignet, beständig gegen interkristalline Korrosion und Lochfraß und ideal für raue Umgebungen wie Meerwasser, Chemikalien, LNG usw. GEKO-Ventile aus CF3M sind perfekt für die anspruchsvollsten Umgebungen, wie z. B. in der Schifffahrt, der chemischen Industrie und der LNG-Industrie, und bieten eine ausgezeichnete Korrosionsbeständigkeit und gewährleisten eine lange Lebensdauer.   4) Typische Anwendungen CF8: Geeignet für allgemeine Anwendungen mit Wasser, Salpetersäure, Lebensmitteln und niedrigen Temperaturen. GEKO-Ventile aus CF8-Werkstoff werden häufig in Wasseraufbereitungsanlagen und in der Lebensmittelverarbeitung eingesetzt, wo eine mittlere Korrosionsbeständigkeit erforderlich ist. CF8M: Essigsäure, Phosphorsäure, mäßig chloridhaltige Umgebungen. GEKO-Markenventile aus CF8M eignen sich ideal für die chemische Industrie, die mit Säuren und mäßigen Chloridionenkonzentrationen arbeitet. CF3: Schweißkonstruktionen, große Querschnitte und Anwendungen, bei denen keine Wärmebehandlung nach dem Schweißen erforderlich ist. GEKO-Ventile aus CF3-Material eignen sich ideal für Schweißanwendungen, die Festigkeit und Langlebigkeit erfordern. CF3M: Meerwasser, Salzwasser, chlorhaltige saure Medien, Schiffstechnik, Entschwefelungsanlagen. GEKO-Ventile aus CF3M-Material sind die erste Wahl für Anwendungen in Meerwasser, Salzwasser und anderen korrosiven Umgebungen. Kontaktieren Sie uns für weitere Informationen!

Die metallischen Gleitflächen von Kugelventilen müssen einen bestimmten Härteunterschied aufweisen, um Fressen zu vermeiden. In der Praxis liegt der Härteunterschied zwischen Kugel und Ventilsitz typischerweise zwischen 5 und 10 HRC, was eine optimale Lebensdauer des Ventils gewährleistet. Aufgrund des aufwendigen und kostenintensiven Bearbeitungsprozesses der Kugel wird diese in der Regel härter als der Ventilsitz gewählt, um sie vor Beschädigung und Verschleiß zu schützen.  GEKO Marken-Kugelhähne Sie zeichnen sich durch hochwertige Materialien und präzise Fertigungsprozesse aus und bieten eine außergewöhnliche Härteabstimmung zwischen Kugel und Sitz. Verschiedene Härtekombinationen gewährleisten langfristige Stabilität und Effizienz. Im Folgenden sind zwei gängige Härtepaarungen aufgeführt:    - Kugelhärte 55 HRC, Sitzhärte 45 HRC: Die Kugeloberfläche des Ventils kann mit einer ultraschallgespritzten STL20-Legierung beschichtet und die Ventilsitzfläche mit einer STL12-Legierung verschweißt werden. Diese Härtekombination ist die gängigste für metallgedichtete Kugelventile und erfüllt die allgemeinen Verschleißanforderungen an Metall-Metall-Dichtungen. Diese Kombination findet breite Anwendung in Metallgedichtete Kugelhähne der Marke GEKOund gewährleistet so eine hervorragende Leistung auch unter hoher Belastung.  - Kugelhärte 68 HRC, Sitzhärte 58 HRC: Die Kugeloberfläche des Ventils kann mit ultraschallgespritztem Wolframcarbid beschichtet werden, die Ventilsitzfläche mit der Legierung STL20. Diese Härtekombination findet breite Anwendung in der Kohlechemie und sorgt für höhere Verschleißfestigkeit und längere Lebensdauer. Die hochharten Kugelventile von GEKO werden in der Kohlechemieindustrie umfassend eingesetzt und tragen dazu bei, die Lebensdauer der Anlagen zu verlängern und die Wartungskosten zu senken.   Durch die Wahl der richtigen Härtekombination kann Fressen wirksam verhindert und sichergestellt werden, dass GEKO-Kugelhähne auch unter verschiedenen rauen Bedingungen zuverlässig funktionieren, was zu einer verlängerten Lebensdauer und einem geringeren Wartungsaufwand führt. Kontaktieren Sie uns jetzt für weitere Informationen: info@geko-union.com

Im Bereich von LNG (Flüssigerdgas)Bei LNG-Systemen ist die Auswahl und Anwendung der richtigen Ventile entscheidend für Sicherheit, Effizienz und Systemzuverlässigkeit. Ventile kommen in verschiedenen Phasen der LNG-Produktion zum Einsatz, von der Speicherung bis zum Transport. GEKO zählt zu den renommiertesten Marken für LNG-Ventillösungen und zeichnet sich durch Innovation und hohe Leistungsstandards aus. Das Unternehmen bietet optimale Lösungen für vielfältige LNG-Anwendungen. Im Folgenden werden wir einige wichtige Ventiltypen für LNG-Systeme näher betrachten und GEKOs Beitrag zur Branche beleuchten. 1. LNG-Kugelhähne für ultraniedrige TemperaturenLNG-Kugelhähne für ultraniedrige Temperaturen sind die am weitesten verbreiteten und zahlreichsten Ventile in LNG-Systemen. Sie sind für die extremen Temperaturen und Drücke ausgelegt, die bei der Lagerung und dem Transport von LNG auftreten. Strukturelle Merkmale:Langhals-Ventilhaube: Standardausführung für einfache Bedienung und Wartung.Ausblassicherer Ventilschaft: Gewährleistet, dass der Ventilschaft auch unter Innendruck sicher verriegelt ist und verhindert so das Risiko eines Ausblasens.Doppelte Blockier- und Entlüftungsfunktion: Ermöglicht das Ablassen von LNG aus der Ventilkammer während des Schließvorgangs und verhindert so einen abnormalen Druckaufbau aufgrund wärmebedingter Verdampfung.Spezielle Sitzkonstruktion: Typischerweise Metall-auf-Metall-Dichtungen oder weiche Dichtungen mit elastischen Ausgleichsstrukturen, die so ausgelegt sind, dass sie sich an die Schrumpfung bei niedrigen Temperaturen anpassen. Anwendungsbereiche:Ein- und Auslässe von LNG-SpeichertanksLadearmverbindungenBOG-Behandlungssysteme (Verdampfungsgas)Druckminderungseinheiten und Verdampfer GEKO-Ventile, die für extreme Temperaturbeständigkeit und reibungslosen Betrieb ausgelegt sind, bewähren sich in diesen kritischen Anwendungen. Dank der fortschrittlichen Werkstoffe und innovativen Dichtungstechnologien von GEKO gewährleisten diese Ventile den reibungslosen und sicheren Betrieb von LNG-Anlagen. 2. LNG-Ultratieftemperatur-KugelventileLNG-Kugelventile werden zur präzisen Durchflussregelung oder für Anwendungen eingesetzt, die eine zuverlässige Absperrung erfordern, und sind daher ein integraler Bestandteil der Regulierung des LNG-Durchflusses in Pipelines und Systemen, die eine hohe Zuverlässigkeit verlangen. Strukturelle Merkmale:Winkel- oder Y-Ventilkörper: Geringer Strömungswiderstand und einfache Entleerung verhindern das Zurückhalten von Medien.Ventildeckel in Scheibenform: Entwickelt, um Belastungen durch Temperaturschwankungen besser standzuhalten.Faltenbalgdichtung: Ein wesentliches Merkmal, das eine Metallbarriere bildet und so das Risiko von Leckagen bei niedrigen Temperaturen beseitigt.Anwendungsbereiche:Durchflusskontrollsysteme (z. B. Probenentnahmesysteme)Anwendungen mit hohen Dichtungsanforderungen in explosionsgefährdeten BereichenEinlass/Auslass der BOG-KompressorenInstrumentengas- oder Stickstoffleitungen Dank der Expertise von GEKO sind diese Ventile so konstruiert, dass sie den anspruchsvollen Drücken und Temperaturen in LNG-Systemen standhalten und einen stabilen, leckagefreien Betrieb gewährleisten. 3. LNG-Absperrschieber für ultraniedrige TemperaturenSchieberventile werden in großtechnischen LNG-Pipelines eingesetzt, wo ein voller Durchmesser und ein geringer Strömungswiderstand für eine vollständige Absperrung erforderlich sind. Strukturelle Merkmale:Starre Keil- oder elastische Schieberkonstruktion: Ausgelegt, um unterschiedliche Schrumpfungsraten im Ventilkörper und Schieber bei niedrigen Temperaturen auszugleichen.Vollbohrungsdesign: Minimiert den Strömungswiderstand und ermöglicht so ein problemloses Durchführen von Molchgeräten (Reinigungsgeräten). Anwendungsbereiche:Haupt-LNG-Pipelines, die einen Betrieb mit voller Durchflussmenge erfordernGroße Ein-/Auslassleitungen an LNG-Empfangsstationen oder Verflüssigungsanlagen Die Absperrschieber von GEKO zeichnen sich durch hohe Langlebigkeit und hervorragende Dichtungseigenschaften aus und sind damit die perfekte Wahl für kritische LNG-Pipeline-Anwendungen, bei denen ein maximaler Durchfluss erforderlich ist. 4. Sicherheits- und Entlastungsventile für LNG-UltratieftemperaturenDiese Ventile sind unverzichtbare Sicherheitsvorrichtungen, die LNG-Anlagen und -Pipelines vor Schäden durch Überdruck schützen. Strukturelle Merkmale:Konzipiert für die Gas-Flüssigkeits-Phasenströmung: Gewährleistet sichere Entlüftung unter verschiedenen Strömungsbedingungen.Federkammerisolierung: Verhindert, dass die Feder durch Medien mit niedriger Temperatur beeinträchtigt wird.Zuverlässige Abdichtung: Gewährleistet präzises Öffnen bei eingestelltem Druck und dichten Verschluss nach dem Wiedereinsetzen. Anwendungsbereiche:LNG-Tanks (Haupt- und Reserve-Sicherheitsventile)Überdruckschutz für LNG-Pipelines und DruckbehälterBOG-Systeme Die Sicherheitsventile von GEKO bieten außergewöhnliche Zuverlässigkeit und Präzision und gewährleisten so die Sicherheit und Betriebsbereitschaft von LNG-Systemen, selbst unter extremen Druckbedingungen. 5. LNG-Rückschlagventile für ultraniedrige TemperaturenRückschlagventile verhindern den Rückfluss von Medien und gewährleisten so den Schutz wichtiger Anlagenteile in LNG-Systemen. Strukturelle Merkmale:Schwenk- oder Hubkonstruktionen: Gewährleisten schnelle Reaktion bei niedrigen Durchflussraten.Zuverlässige Abdichtung: Verhindert Leckagen durch Gegendruck. Anwendungsbereiche:LNG-Pumpenauslässe zur Verhinderung von Rückfluss während des PumpenstillstandsKompressoreinlässe/-auslässeRohrleitungen, in denen Rückflussbedingungen auftreten können Die Rückschlagventile von GEKO werden aus hochwertigen Materialien gefertigt, die Langlebigkeit und effiziente Leistung gewährleisten, insbesondere bei der Verhinderung von Rückfluss in LNG-Systemen. 6. Andere spezielle LNG-VentileNiedertemperatur-Absperrklappen: Wird zur Regelung oder Absperrung bei großem Durchmesser und geringem Druckverlust eingesetzt, beispielsweise in Lüftungs- und Abwasserleitungen.Nadelventile: Wird zur sehr präzisen Durchflussregelung in Anwendungen eingesetzt, die geringe Durchflussraten erfordern, wie z. B. in Instrumentendruckleitungen oder Probenahmesystemen.

Wenn der Cv-Wert bestimmt, wie viel Arbeit das Ventil leisten kann, dann ist die Leckageklasse (Leckageklasse) und Reichweite (Reichweite) die "Qualität der Arbeit" des Ventils zu bestimmen.         Leckageklasse ist die untere Leistungsgrenze: Wie dicht lässt sich das Ventil schließen?       Reichweite ist die obere Leistungsgrenze: Wie weit lässt sich das Ventil verstellen?Viele Zwischenfälle im Feld ereignen sich nicht, weil das Ventil den Durchfluss nicht durchlassen kann, sondern weil das Ventil Kann nicht richtig schließen (was zu Hochdruckgaslecks und Materialverschwendung führt) oder lässt sich nicht richtig einstellen (was bei geringem Durchfluss zu Instabilität und bei hohem Durchfluss zu Sättigung führt). In diesem Artikel werden wir diese beiden Schlüsselindikatoren erläutern, die das Leistungsniveau eines Ventils bestimmen. 01 Leckageschulung: Die Kunst des VentilschließensEs gibt keine absolute „Null-Leckage“ in der Welt. Selbst zwischen Metallatomen befinden sich Lücken.Der branchenübliche Standard ist ANSI/FCI 70-2 (entsprechend IEC 60534-4). Diese Norm teilt die Leckage in 6 Klassen ein. Hier eine detaillierte Erklärung der gebräuchlichen Klassen: Klasse IV: Der Standard für harte Metalldichtungen Definition: Die Leckage beträgt maximal 0,01 % des Nenn-Cv-Wertes.Anwendung: Die meisten gebräuchlichen Einsitzventile und Käfigventile.Intuitives Verständnis: Bei einem Ventil mit einem Cv-Wert von 100 ist ein kleines Leck möglicherweise für das menschliche Ohr nicht hörbar, kann aber von Instrumenten erfasst werden. Klasse V: Ein schwieriger Schritt zum Überwinden Definition: Extrem geringe Leckage, mit einer komplexen Berechnungsformel (abhängig von der Druckdifferenz und der Düsengröße), etwa 1/100 der Klasse IV.Anwendung: Situationen, die eine extrem hohe Metallabdichtung erfordern, was in der Regel ein präzises Schleifen des Ventilsitzes und der Ventilscheibe notwendig macht. Klasse VI: Die Welt der Robben Definition: Blasendichte VersiegelungTestmethode: Luft wird durchgeblasen, und es wird gezählt, wie viele Blasen pro Minute austreten. Beispielsweise sollte ein 1-Zoll-Ventil nicht mehr als eine Blase pro Minute durchlassen.Material: Lässt sich fast nur mit weichen Materialien wie PTFE (Teflon) oder Gummi erreichen.Einschränkungen: Weiche Dichtungen funktionieren bei hohen Temperaturen (normalerweise) nicht gut. < 230°C). 💡 Auswahlfalle:Streben Sie nicht blindlings nach Schutzklasse VI. Wenn Sie mit Hochtemperatur- und Hochdruckdampf arbeiten und Schutzklasse VI fordern, können Hersteller Ihnen nur teure Spezialmetallkonstruktionen anbieten, was zu enormen Kosten und einer ungewissen Lebensdauer führt. Für Regelventile ist in der Regel Schutzklasse IV ausreichend. 02 Reichweite: Ideal vs. Realität Reichweite, auch bekannt als Turndown-Ratio, ist definiert als:Das Verhältnis zwischen dem maximal steuerbaren Durchfluss und dem minimal steuerbaren Durchfluss des Ventils.  Linearventile: Theoretisch beträgt das Reichweitenverhältnis etwa 30:1.Gleichprozentige Ventile: Theoretisch liegt das Reichweitenverhältnis bei etwa 50:1 oder sogar 100:1. Warum die Angabe „100:1“ bei den Proben irreführend ist: Die an den Proben angegebene Streubreite wird als bezeichnet Inhärente Reichweite.Aber in der Praxis haben wir es mit Folgendem zu tun: Installierte Reichweite. Erinnere dich an die Ventilautorität, S?Der Rohrwiderstand wird die Druckdifferenz des Ventils „auffressen“. S = 1 (Ideal): Installierte Reichweite entspricht inhärenter Reichweite.S = 0,1 (üblich): Ein Ventil mit einem Nennverhältnis von 50:1 kann im eingebauten Zustand einen Regelbereich von nur 5:1 aufweisen! Was bedeutet das?Das bedeutet, dass sich das Ventil bei einem Durchfluss von nur noch 20 % bereits in der Nähe seiner geschlossenen Position befinden und instabil werden kann. ✅ Technische Regel:Vertrauen Sie nicht blindlings auf Stichprobendaten. In Systemen mit niedrigen S-Werten muss der installierte Regelbereich berechnet werden. Ist der tatsächliche Durchflussbereich groß (z. B. minimaler Durchfluss beim Anfahren, maximaler Durchfluss im Normalbetrieb), reicht ein einzelnes Ventil möglicherweise nicht aus.geteilter BereichEine Lösung, bei der mehrere Ventile parallel geschaltet werden, könnte erforderlich sein. Kontaktieren Sie uns jetzt für weitere Informationen zum Regelventil: info@geko-union.com

Da die Leistungsdichte einzelner Serverschränke 20 kW, 30 kW und sogar noch höhere Werte übersteigt, hat sich die Flüssigkeitskühlung zur zentralen Lösung für effiziente Wärmeabfuhr und die Erreichung von Klimaneutralitätszielen in hochdichten Rechenzentren entwickelt. Das Rohrleitungsnetz eines Flüssigkeitskühlsystems ist dessen Lebensader, und Ventile spielen als wichtige Steuerungselemente eine zentrale Rolle bei der Durchflussregulierung, Druckstabilisierung und dem Schutz der Systeme. Ihre Auslegung, Auswahl und Leistung bestimmen direkt die Kühlleistung, die Betriebssicherheit und die Gesamtlebenszykluskosten (TCO) des Systems. Dieser Artikel analysiert systematisch die technischen Aspekte und den Nutzen von Flüssigkeitskühlungsventilen für die Industrie anhand von fünf Dimensionen: Notwendigkeit des Ventileinsatzes, wissenschaftliche Auswahlkriterien, technische Kernparameter, Marktdaten und zukünftige Entwicklungstrends. Dabei werden praktische Erfahrungen aus Flüssigkeitskühlungsprojekten in Rechenzentren einbezogen. Die zentrale Notwendigkeit von Flüssigkeitskühlungsventilen: „Sicherheitsvorrichtungen“ und „intelligente Steuerung“ des Flüssigkeitskühlungssystems Der kontinuierliche und stabile Betrieb der Flüssigkeitskühlung eines Rechenzentrums hängt von der präzisen Regelung und dem Sicherheitsschutz durch Ventile ab. Ihr zentraler Wert erstreckt sich über den gesamten Lebenszyklus von Systemdesign, Betriebsführung und Fehlerbehebung und spiegelt sich insbesondere in drei Kerndimensionen wider: 1. Absolute Garantie für die SystemsicherheitIn Rechenzentren gilt für die IT-Ausrüstung eine Null-Toleranz-Politik gegenüber Kühlmittellecks. Die Dichtleistung des Ventils ist die erste Verteidigungslinie gegen Kühlmittellecks und schützt empfindliche elektronische Geräte. Durch die sinnvolle Konfiguration spezialisierter Komponenten wie Sicherheits- und Rückschlagventile lassen sich potenzielle Risiken wie Druckstöße und Überdruck wirksam unterdrücken und irreversible Schäden an den Server-Kühlplatten durch anormale Systemdrücke verhindern. Da Server-Kühlplatten typischerweise für einen Druckbereich zwischen 0,6 und 0,8 MPa ausgelegt sind, muss das Ventil den Betriebsdruck auf der Sekundärseite (von der CDU zum Schrank/zur Kühlplatte) präzise im Bereich von 0,3 bis 0,6 MPa regeln und so ein abgestuftes Druckschutzsystem gewährleisten. 2. Präzise Steuerung der KühlleistungEin Flüssigkeitskühlsystem muss Kühlmittelstrom und -richtung an die dynamische Wärmelast des Schranks anpassen. GEKO-Ventile erreichen dies durch hydraulische Ausgleichsregelung, wodurch lokale Hotspots und redundante Kühlung effektiv vermieden werden. Beispielsweise erhalten elektrische Regelventile am CDU-Ausgang Steuersignale vom DCIM-System, um den Durchflussbedarf einzelner Schränke (10–50 l/min) dynamisch anzupassen. Ausgleichsventile gleichen Widerstandsabweichungen in verschiedenen Rohrleitungsabschnitten aus und gewährleisten so eine gleichmäßige Kühlleistung in allen Schränken. Dies wirkt sich direkt auf den PUE-Wert des Rechenzentrums und die Betriebsstabilität der Anlagen aus. 3. Kernunterstützung für operative BequemlichkeitOptimierte GEKO-Ventilkonfigurationen senken die Betriebs- und Wartungskosten von Flüssigkeitskühlsystemen deutlich und minimieren Ausfallzeiten. Schnellanschlussventile ermöglichen den Austausch von Komponenten im laufenden Betrieb (Hot-Swap-fähig) und somit die Wartung der Geräte ohne Ablassen des Kühlmittels. Kugelventile an den Schrankausgängen verfügen über eine Schnellabsperrfunktion, wodurch die Bearbeitungszeit einzelner Schränke verkürzt wird. Automatische Entlüftungsventile und Tiefpunkt-Ablassventile verhindern Luftansammlungen und Ablagerungen von Verunreinigungen, minimieren Systemausfallzeiten und gewährleisten den unterbrechungsfreien 24/7-Betrieb des Rechenzentrums. Regelmäßige Wartung ist erforderlich: Automatische Entlüftungsventile müssen vierteljährlich kalibriert werden, um einen reibungslosen Abfluss zu gewährleisten; elektrische Regelventile müssen jährlich kalibriert werden, wobei Abweichungen innerhalb von ±1 % liegen müssen, um Durchflussverzerrungen zu vermeiden; Dichtungen in fluoridhaltigen Flüssigkeitssystemen müssen alle 3–5 Jahre ausgetauscht werden, während Dichtungen in Systemen mit deionisiertem Wasser 5–8 Jahre halten und nach dem Austausch erneut auf Dichtheit geprüft werden müssen.     Logik der wissenschaftlichen Auswahl: Vollständige Anpassung vom Szenario an die Anforderung Die Auswahl der Flüssigkeitskühlventile sollte auf funktionalen Anforderungen, Medieneigenschaften, Systemdruckniveaus und Betriebsszenarien basieren und den vier Prinzipien „Standortanpassung, Medienkompatibilität, präzise Abstimmung und Kostenkontrolle“ folgen. Der Fokus sollte auf der Abdeckung der vier Schlüsselkomponenten des Flüssigkeitskühlsystems und der Anpassung von sieben Kernventiltypen von GEKO liegen. 1. Ventilkonfigurationsschema für vier wichtige Standorte Pumpenauslasseinheit: Verwenden Sie eine standardisierte Konfiguration aus Absperrschieber, Rückschlagventil und Drucksensor. Der Absperrschieber minimiert den Druckverlust im vollständig geöffneten Zustand und gewährleistet eine zuverlässige Absperrung bei Wartungsarbeiten an der Pumpe. Das Rückschlagventil verhindert mithilfe einer Federkonstruktion den Rückfluss von Kühlmittel nach dem Abschalten der Pumpe und dämpft Druckschläge auf das Pumpenlaufrad. - Ein- und Auslass der Kühlverteilungseinheit (CDU): Auf der Einlassseite ist ein Y-Filter (100–200 Mesh) und ein Manometer zu installieren, um Verunreinigungen aus dem Kühlmittel zu entfernen und Verstopfungen der Mikrokanäle in Servern zu verhindern. Die Auslassseite sollte mit einem elektrischen Regelventil und einem Durchflussmesser zur Regelung des Durchflusskreislaufs ausgestattet sein. Die Bypass-Leitung sollte ein manuelles Abgleichventil zur Kalibrierung des hydraulischen Gleichgewichts während der Systemprüfung und als alternativer Durchflusspfad im Fehlerfall enthalten. - Verrohrung des Gehäuses: Der Einlass sollte entweder mit einem manuellen Absperrventil (für Standardanwendungen) oder einem automatischen Absperrventil (für High-End-Rechenzentren) ausgestattet sein. Der Auslass sollte mit einem Kugelhahn versehen sein, um eine schnelle Absperrung des Gehäuses zu ermöglichen. Der Ventildurchmesser muss exakt dem Nenndurchfluss des Gehäuses entsprechen, um sicherzustellen, dass der Kühlbedarf der Durchflusskapazität entspricht. - Hoch- und Tiefpunkte des Systems: An den Hochpunkten installieren Sie ein automatisches Entlüftungsventil, um in den Rohrleitungen angesammelte Luft abzuführen und Gasverstopfungen sowie Kavitation zu verhindern. An den Tiefpunkten installieren Sie ein Kugel- oder Absperrventil als Entleerungsventil zur Systementleerung, Reinigung von Verunreinigungen und für Wartungsarbeiten. 2. Sieben GEKO-Kernventiltypen, Merkmale und Anwendungsszenarien VentiltypKernfunktionAnwendungsszenarioKernvorteileKugelventilManuelle Abschaltung, schnelle IsolierungSchrankauslässe, AbwasserleitungenVolldurchlassdesign mit minimalem Strömungswiderstand und absolut leckagefreier DichtungMagnetventilSchnelles automatisches Ein-/Ausschalten, SicherheitsabschaltungZweigschaltung, NotabschaltkreiseReaktionszeit ≤50ms, sichere 24VDC-Stromversorgung, geringer Stromverbrauch (3-5W)Elektrisches RegelventilPräzise Durchfluss-/DruckregelungCDU-Ausgang, regionale SteuerzweigeRegelgenauigkeit der Ventilposition ≤±1%FS, kompatibel mit Modbus/BACnetRückschlagventilVerhindert RückflussPumpenauslässe, Ende der AbzweigungenDie federunterstützte, geräuscharme Ausführung unterdrückt effektiv Wasserschläge; der Öffnungsdruck beträgt nur 0,05 bar.AusgleichsventilHydraulische AuswuchtungSchrankeinlässe, regionale ZweigstellenAusgestattet mit G1/4/G3/8 Druckmessschnittstellen, unterstützt es Winkelverriegelung und Durchflusskalibrierung.Sicherheits-/ÜberdruckventilÜberdruckschutz, DruckentlastungHauptleitung, CDU-EinheitEinstellgenauigkeit ±3 %, erfüllt die Anforderungen der ASME BPVC Section VIII- oder PED-ZertifizierungSchnellanschlussventilWartung im laufenden Betrieb möglich, schnelle VerbindungSchrankeinlass/-auslassWartung ohne Entleerung des Systems, hohe Dichtheit, Standard für Umgebungen mit hoher Dichte 3. Kernprinzipien der Materialauswahl: Medienkompatibilität an erster Stelle Die Materialverträglichkeit der Ventile mit dem Kühlmittel ist entscheidend für einen langfristig stabilen Betrieb. Korrosion der Materialien, Aufquellen der Dichtungen und Ablagerungen von Verunreinigungen müssen vermieden werden. Der Plan zur Materialanpassung an verschiedene Kühlmedien sieht wie folgt aus: - Deionisiertes Wasser: Das Ventilgehäuse sollte aus Edelstahl 304/316 gefertigt sein, die Dichtungen aus EPDM oder Fluorkautschuk. Messing ist zu vermeiden, um Zinkausfällungen und eine Verunreinigung des Kühlmittels zu verhindern. - Ethylenglykol-Lösung: Das Ventilgehäuse sollte aus Edelstahl 316 gefertigt sein, um die Korrosionsbeständigkeit zu verbessern, und die Dichtungen sollten aus Nitrilkautschuk oder Fluorkautschuk bestehen, wobei besonderer Wert auf die Dichtheit bei niedrigen Temperaturen gelegt wird. - Isolierung fluorierter Flüssigkeiten: Das Ventilgehäuse sollte aus Edelstahl 316 oder mit Nickel beschichtetem Kohlenstoffstahl bestehen, und die Dichtungen sollten aus Fluorkautschuk oder Perfluoretherkautschuk (FFKM) bestehen, wobei vor der Verwendung ein 72-stündiger Kompatibilitätstest durchgeführt werden muss. - Mineralöle: Das Ventilgehäuse kann aus Kohlenstoffstahl oder Edelstahl gefertigt sein, wobei die Dichtungen an Fluorkautschuk oder PTFE angepasst sind, wobei der Einfluss des Ausdehnungskoeffizienten des Mediums auf die Dichtungsleistung berücksichtigt wird. 4. Häufige Auswahlfehler und wichtige Punkte, die es zu vermeiden gilt In der praktischen Ingenieurpraxis kommt es bei der Ventilauswahl häufig zu Missverständnissen. Folgende Fehler sollten vermieden werden: Die Verwechslung von „Betriebsdruck“ und „Auslegungsdruck“ führt dazu, dass Ventile ausschließlich anhand des Betriebsdrucks ausgewählt werden, was eine unzureichende Druckreserve zur Folge hat. Die Auswahl sollte strikt auf dem Auslegungsdruck basieren (Betriebsdruck × 1,1–1,2 Sicherheitsfaktor).Die Langzeitverträglichkeit von Dichtungen und fluorierten Flüssigkeiten wird vernachlässigt; vor der Anwendung werden lediglich Kurzzeittests durchgeführt. Lieferanten sollten Prüfberichte von Drittanbietern über 72-stündige Tauchversuche vorlegen, um das Ausbleiben von Quellung oder Alterung zu bestätigen.Da an den Abgleichventilen keine Messschnittstellen vorhanden sind, lassen sich hydraulische Anpassungen in späteren Phasen nicht präzise quantifizieren. Stellen Sie sicher, dass die Standard-Druckmessschnittstellen G1/4 oder G3/8 in der Auswahl enthalten sind.- Blindlings auf ausschließlich importierte Ventile setzen und dabei die Referenzprojekte einheimischer Marken ignorieren. Bei Nachrüstungsprojekten sollten einheimische Marken mit Erfahrung in nordamerikanischen oder nahöstlichen Projekten bevorzugt werden, um ein ausgewogenes Verhältnis zwischen Kosten und Zuverlässigkeit zu erzielen. Technische Kernparameter: Wichtige Indikatoren zur Bestimmung der Ventilleistung Die Ventile für die Flüssigkeitskühlung von Rechenzentren erfordern eine höhere Regelgenauigkeit und Betriebssicherheit als jene in der traditionellen Klimatechnik oder der Öl- und Gasindustrie. Sie müssen die Anforderungen des Tier-Levels und die langfristigen Betriebsanforderungen des Rechenzentrums erfüllen. Die wichtigsten Indikatoren werden in zwei Kategorien unterteilt: Allgemeine Kernparameter und Spezialparameter. 1. Allgemeine Kernparameter (Wichtig für alle Ventiltypen) - Leckrate: Externe Leckagen müssen den Nulltoleranzstandards entsprechen, wobei die Helium-Massenspektrometer-Leckrate bei

Einführung In der Kryotechnik, insbesondere bei Flüssigstickstoff-Einspritzsystemen, wurden herkömmliche Ventile, wie z. B. Eckventile, lange Zeit manuell mit einer Drehstruktur und Gewindekomponenten bedient. Diese Bauweise erforderte das Tragen schwerer Schutzkleidung durch die Bediener in extrem kalten Umgebungen, was die Effizienz verringerte und erhebliche Sicherheitsrisiken birgt. Dieser Artikel stellt eine bahnbrechende Lösung vor, die manuelle Ventile durch automatisierte, pneumatisch oder elektrisch betriebene Ventile ersetzt. Durch den Einsatz eines linearen Schub-Zug-Mechanismus anstelle der herkömmlichen Drehstruktur bietet diese innovative Konstruktion verbesserte Leistung, Geschwindigkeit und Sicherheit und ist somit ideal für die Steuerung von Tieftemperaturfluiden geeignet. GEKO, ein etablierter Name in der Ventiltechnik, setzt diese Innovation ein, um Hochleistungslösungen für kritische Kryoanwendungen zu entwickeln.  Einschränkungen herkömmlicher Handventile Herkömmliche Eckventile in Flüssigstickstoffsystemen stehen vor zahlreichen Herausforderungen: 1) Geringe betriebliche Effizienz: Die zeitaufwändige manuelle Drehung der Ventilspindel verzögert die Reaktionszeit, insbesondere in Notfällen. 2) Schlechte Anpassungsfähigkeit an niedrige TemperaturenGewindekonstruktionen sind anfällig für Kälteschrumpfung, was zu Dichtungsausfällen oder Bauteilverschleiß führen kann, wodurch das Risiko von Leckagen steigt. 3) Sicherheitsrisiken: Die Bediener sind extremer Kälte ausgesetzt, und die umständliche manuelle Bedienung, die oft durch dicke Handschuhe behindert wird, kann zu Fehlern führen, die sowohl die Sicherheit des Personals als auch die der Ausrüstung gefährden. 4) Hohe Wartungskosten: Häufige Dichtungsprüfungen und der Austausch von Bauteilen treiben die langfristigen Betriebskosten in die Höhe. Die Lösung: Lineare Push-Pull-Automatikventile Die Kerninnovation besteht im Ersatz manueller Ventile durch automatische Ventile, die von pneumatischen oder elektrischen Aktuatoren angetrieben werden und eine lineare Schub-Zug-Bewegung anstelle der herkömmlichen Drehbewegung ermöglichen: 1) Pneumatische Aktuatoren: Diese Ventile nutzen Druckluft, um einen Kolben anzutreiben, was ein schnelles Öffnen und Schließen ermöglicht und sich ideal für häufige Anwendungen eignet. 2) Elektrische Aktuatoren: Elektromotoren treiben Zahnräder oder Schraubenmechanismen an, um eine präzise lineare Bewegung zu erzielen und so die Integration in automatisierte Steuerungssysteme zu erleichtern. 3) Linearer Schub-Zug-Mechanismus: Durch den Wegfall der Notwendigkeit einer Drehbewegung wird der Bedienungsprozess vereinfacht, der Verschleiß der Komponenten reduziert und die Lebensdauer des Ventils verlängert. Optimiert für Umgebungen mit niedrigen Temperaturen Um der extremen Kälte von flüssigem Stickstoff (-196 °C) zu begegnen, umfasst die verbesserte Konstruktion folgende Merkmale: 1) Materialauswahl: Um auch bei niedrigen Temperaturen strukturelle Stabilität und Dichtheit zu gewährleisten, werden Edelstahl oder spezielle Legierungen verwendet. 2) Selbstabdichtungsmechanismus: Das Ventil dichtet sich beim Schließen automatisch ab, wodurch Leckagen durch Kältekontraktion verhindert und ein zuverlässiger Betrieb gewährleistet werden. 3) Frostschutz: Die Aktuatoren sind mit Heizelementen oder Isolierschichten ausgestattet, um ein Einfrieren der beweglichen Teile zu verhindern und so einen kontinuierlichen Betrieb zu gewährleisten. Verbesserung von Sicherheit und Effizienz - Verbesserter Bedienkomfort: Die lineare Schub-Zug-Bewegung vereinfacht die Ventilbedienung und macht aufwendige Schulungen überflüssig. Die Bediener können das Ventil ferngesteuert über ein Bedienfeld steuern, wodurch das Risiko in Gefahrenbereichen weiter reduziert wird. - Schnellere Reaktionszeit: Lineare Bewegungen sind schneller als Drehbewegungen, wodurch sich die Zeit zum Öffnen und Schließen des Ventils verkürzt und somit der Systemdurchsatz erhöht wird. - Erhöhte Sicherheit: Durch die Reduzierung manueller Eingriffe sinkt die Wahrscheinlichkeit von Bedienungsfehlern, wodurch das Risiko von Leckagen und Geräteschäden verringert wird. Die Konstruktion entspricht strengsten Sicherheitsvorschriften. - Reduzierter Wartungsaufwand: Die selbstabdichtende Konstruktion und die vereinfachte lineare Struktur minimieren den Verschleiß der Komponenten, reduzieren die Wartungshäufigkeit und verlängern die Lebensdauer des Ventils. Anwendungsbereiche und Vorteile Flüssigstickstoff-Einspritzsysteme Bei Flüssigstickstoff-Einspritzanwendungen liefert das modifizierte automatische Ventilsystem hervorragende Ergebnisse: - Schnelle Injektion: Der lineare Schub-Zug-Antrieb öffnet das Ventil schnell, wodurch die Geschwindigkeit der Stickstoffeinspritzung deutlich verbessert und die Wartezeiten verkürzt werden. - Zuverlässige Abdichtung: Der optimierte Dichtungsmechanismus gewährleistet Stabilität auch bei niedrigen Temperaturen, verhindert Leckagen und garantiert einen sicheren Betrieb. - Vereinfachte Bedienung: Die pneumatischen oder elektrischen Steuerungsoptionen unterstützen die Fernsteuerung und minimieren so das Risiko, dass das Personal niedrigen Temperaturen ausgesetzt ist, wodurch die Sicherheit erhöht wird. Andere kryogene Fluidsysteme Diese Innovation lässt sich auf andere kryogene Flüssigkeiten wie flüssigen Sauerstoff oder Kohlendioxid übertragen und bietet ähnliche Verbesserungen hinsichtlich Bedienkomfort und Sicherheit. Die Lösung eignet sich ideal für Labore, medizinische Einrichtungen und industrielle Anwendungen, in denen Tieftemperaturflüssigkeiten unerlässlich sind. Abschluss Die Umstellung herkömmlicher manueller Eckventile auf automatische Ventile mit pneumatischen oder elektrischen Stellantrieben und linearem Schub-Zug-Mechanismus stellt einen revolutionären Fortschritt in der Steuerung kryogener Fluide dar. Diese Innovation verbessert Bedienkomfort, Systemeffizienz und Sicherheit deutlich und reduziert gleichzeitig den Wartungsaufwand. GEKO bietet diese Lösung mit seiner Spitzentechnologie nicht nur für Flüssigstickstoff-Einspritzsysteme, sondern auch für ein breites Spektrum kryogener Anwendungen und gewährleistet so eine zuverlässigere und effizientere Steuerung von Tieftemperaturfluiden. Dieser Fortschritt markiert einen bedeutenden Meilenstein in der Branche und bietet verbesserte Leistung und Zuverlässigkeit selbst für anspruchsvollste Umgebungen.
